Роботизована трансмісія Toyota (MMT): Критичні допуски вузла зчеплення та ініціалізація

BY: AXONIX_ENG

30.01.2026

Main scheme — // FIG 1.0 - SYSTEM OVERVIEW
IMG_SRC: INTERNAL_DB [+] ZOOM VIEW

Роботизована трансмісія Toyota MMT (Multi-Mode Transmission) — це класична механіка, якою керують електромотори. Проте, алгоритми блоку керування (TCU) розраховані на суворі характеристики жорсткості та ходу зчеплення. Тут немає гідравліки, яка згладжує пульсації — є лише суха механіка і шестерні актуатора.

Ключова інженерна відмінність: Для коректної роботи MMT на Yaris 1.0 (та Corolla/Auris) критично необхідна корзина із системою автоматичної компенсації зносу (SAC — Self Adjusting Clutch) або специфічною геометрією пелюсток, розробленою саме під робота.

Головна помилка ринку: Багато майстрів встановлюють комплект зчеплення від звичайної механічної КПП (Manual Transmission). Він фізично стає на маховик, болти співпадають, але це — гроші на вітер.

Чому зчеплення від "Механіки" вбиває роботу MMT?

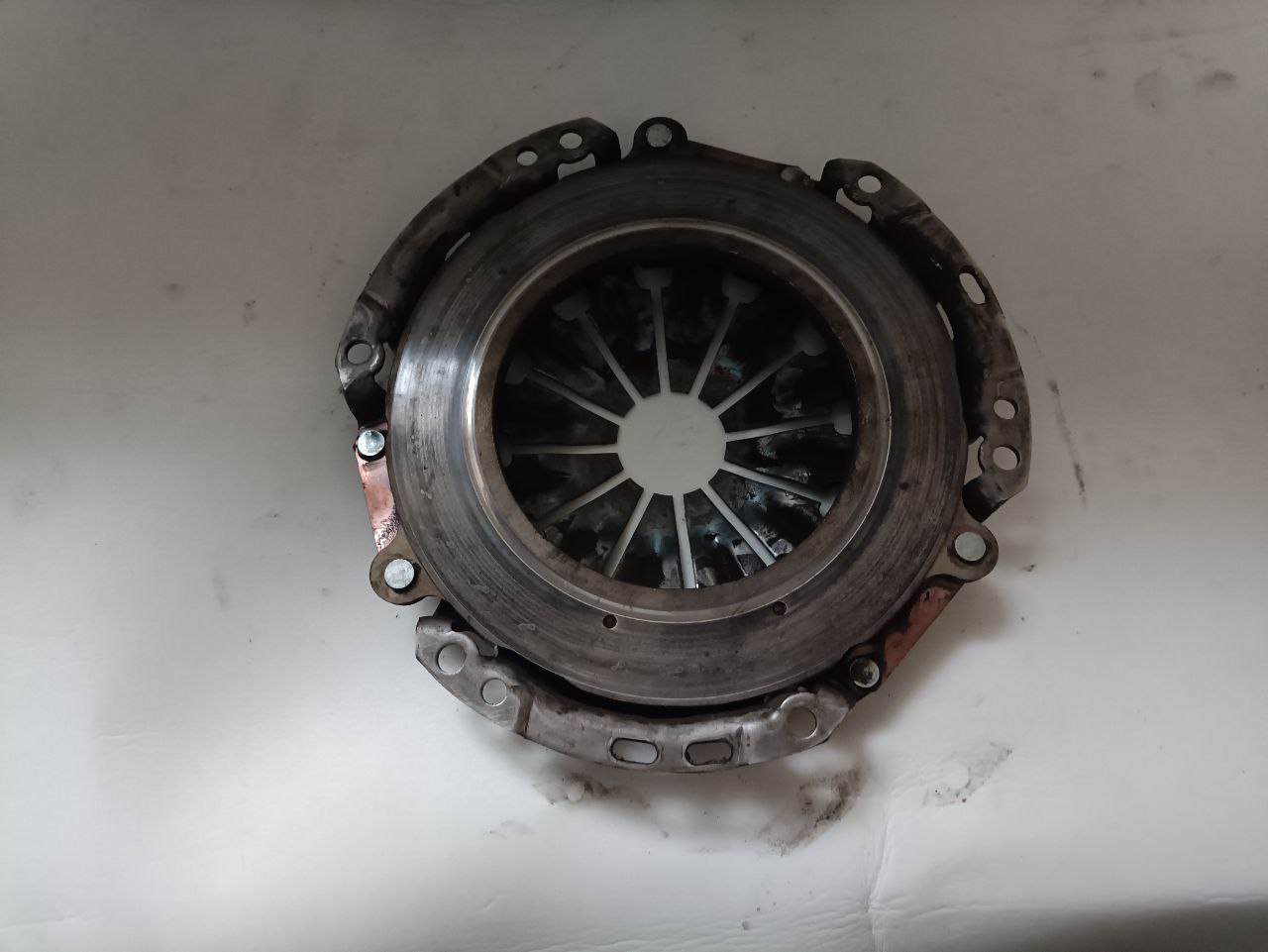

Проблема криється в характеристиках діафрагмової пружини (пелюсток корзини). Актуатор зчеплення — це електромотор з черв'ячною передачею, який має обмежену швидкість і хід штока.

Фізика конфлікту:

Геометрія пелюсток: У звичайних комплектів (аналогів) пелюстки часто "просівші" (знаходяться глибше) і значно м'якші.
Паразитний хід (Dead Travel): Через занижені пелюстки, шток актуатора змушений висуватися на 5-10 мм "вхолосту", просто щоб дістати до пружини та вибрати зазор між вижимним підшипником і корзиною.
Втрата ефективного ходу: Коли починається реальний вижим, у штока вже не вистачає запасу ходу для повного розмикання дисків.

Результат: Блок керування фіксує рух штока, але не бачить зміни навантаження (струму на моторі). Система йде в аварійний режим (шестерня на панелі), зчеплення "веде", передачі вмикаються з хрускотом, а актуатор працює на межі перегріву.

Роль маховика в рівнянні

Навіть оригінальне зчеплення не працюватиме коректно на зношеному маховику. Робоча поверхня маховика з часом:

Отримує термічні плями (зміна коефіцієнта тертя).
Деформується (конусність).
Зношується по товщині.

Зменшення товщини маховика додатково "відсуває" корзину від актуатора. Сумарна похибка (кривий маховик + м'яка корзина) робить проходження ініціалізації неможливим.

⚠️ Інженерний регламент Axonix Service

Ми розглядаємо заміну зчеплення на MMT як високоточну операцію, а не слюсарну роботу. Наші вимоги:

Тільки Оригінал (Aisin OEM для MMT): Жодних аналогів "під механіку". Ми встановлюємо лише посилені корзини з правильною висотою діафрагми, розраховані на роботу з актуатором.
Комплекс з маховиком: Заміна або проточка маховика є обов'язковою, якщо площина має відхилення понад 0.05 мм.
Physical Actuator Setup (Важливо!): Перед програмним навчанням ми механічно виставляємо актуатор. Шток повинен торкатися вилки зчеплення "в натяг" (zero gap), щоб усунути будь-який вільний хід.
Ініціалізація (Initialization): Фінальний етап — навчання ЕБУ новій точці схоплювання (Touch Point) через дилерський сканер Techstream.

Висновок інженера

Економія на купівлі "аналога від механіки" для Toyota MMT завжди призводить до подвійних витрат: спочатку на дешеву деталь, а потім на новий оригінальний комплект і повторну роботу. Система MMT надійна, але тільки за умови дотримання жорстких допусків геометрії корзини та правильного "преднатягу" актуатора.
