Деформація вилки зчеплення Toyota MMT: Чому нове зчеплення не гарантує результат

При капітальному ремонті трансмісії Toyota MMT (Multi-Mode Transmission) власники часто обмежуються заміною кошика, диска та вижимного підшипника. Проте в інженерній практиці Axonix ми регулярно стикаємося з ситуацією, коли навіть після встановлення нового комплекту система не проходить ініціалізацію або працює некоректно. Причина — прихована деформація вилки зчеплення.

1. Фізика процесу: Принцип важеля та втома металу

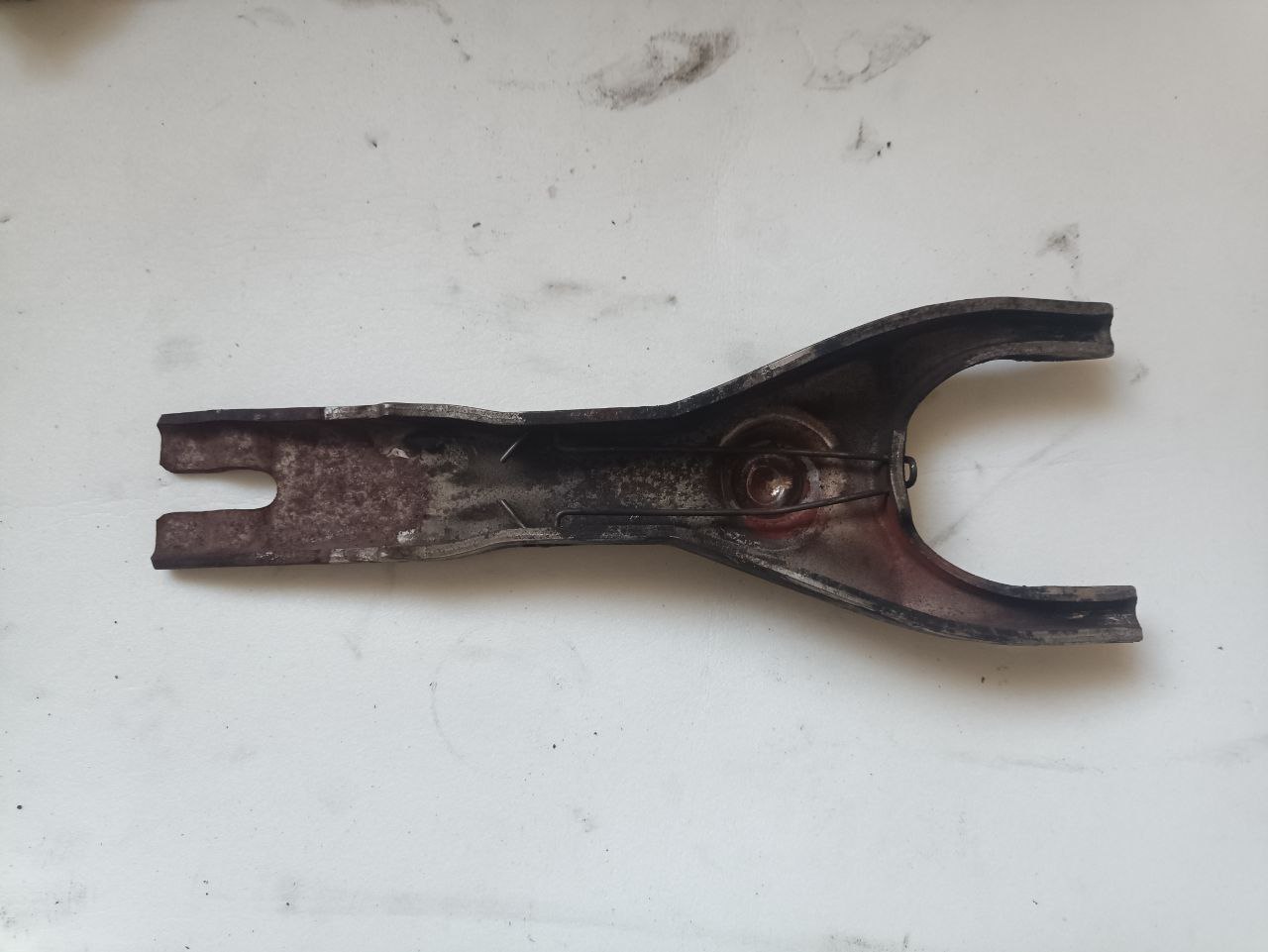

Вилка зчеплення в системі MMT виконує роль силового важеля, через який актуатор передає зусилля на вижимний підшипник. Протягом років експлуатації цей вузол піддається колосальним циклічним навантаженням та температурному впливу.

• Пластична деформація: Метал вилки з часом "втомлюється" і важіль починає плавно згинатися. Навіть відхилення у кілька міліметрів змінює робоче плече важеля.
• Зміна робочого кута: Через деформацію актуатор змушений висувати шток далі, ніж передбачено програмою, щоб повністю розімкнути диски. Це призводить до виходу параметрів за межі допуску (помилка P0810).

2. Роль опорного вузла («Солдатика»)

Вилка спирається на кулястий болт, відомий як "солдатик". Це точка опори, на якій тримається вся геометрія вижиму.

3. Чому ігнорування вилки — це помилка?

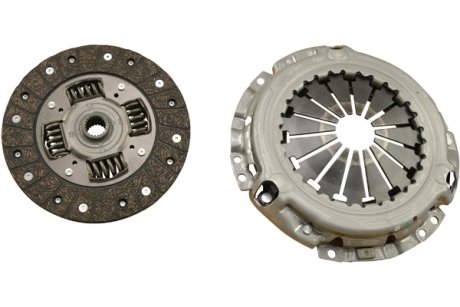

Багато майстрів ігнорують стан вилки, вважаючи її "вічною" залізякою. Проте встановлення нового (товстого) диска зчеплення на стару деформовану вилку призводить до таких наслідків:

• Неможливість ініціалізації: Блок керування під час навчання не може знайти точку дотику, оскільки геометричний хід актуатора обмежений фізикою зігнутого важеля.
• Прискорений знос актуатора: Через неправильну геометрію мотору актуатора доводиться прикладати надзусилля, що веде до перегріву обмоток та зносу щіток.
• Неповний вижим: Як наслідок — утруднене перемикання передач та постійний перегрів нового диска зчеплення.

4. Регламент Axonix: Тільки оригінал

Ми наполегливо рекомендуємо проводити заміну вилки та її опори при кожній заміні комплекту зчеплення на пробігах понад 100-120 тис. км.

Висновок інженера

Спроба зекономити на вилці зчеплення Toyota MMT часто обертається повторним зняттям КПП вже через кілька тисяч кілометрів. Тільки відновлення ідеальної геометрії важеля за допомогою оригінальних запчастин гарантує плавність роботи робота та тривалий ресурс зчеплення. В Axonix ми дбаємо про ці дрібниці, бо саме вони визначають надійність агрегату.
