Потенціометри MMT Free Tronic: Чому збій одного датчика паралізує всю трансмісію

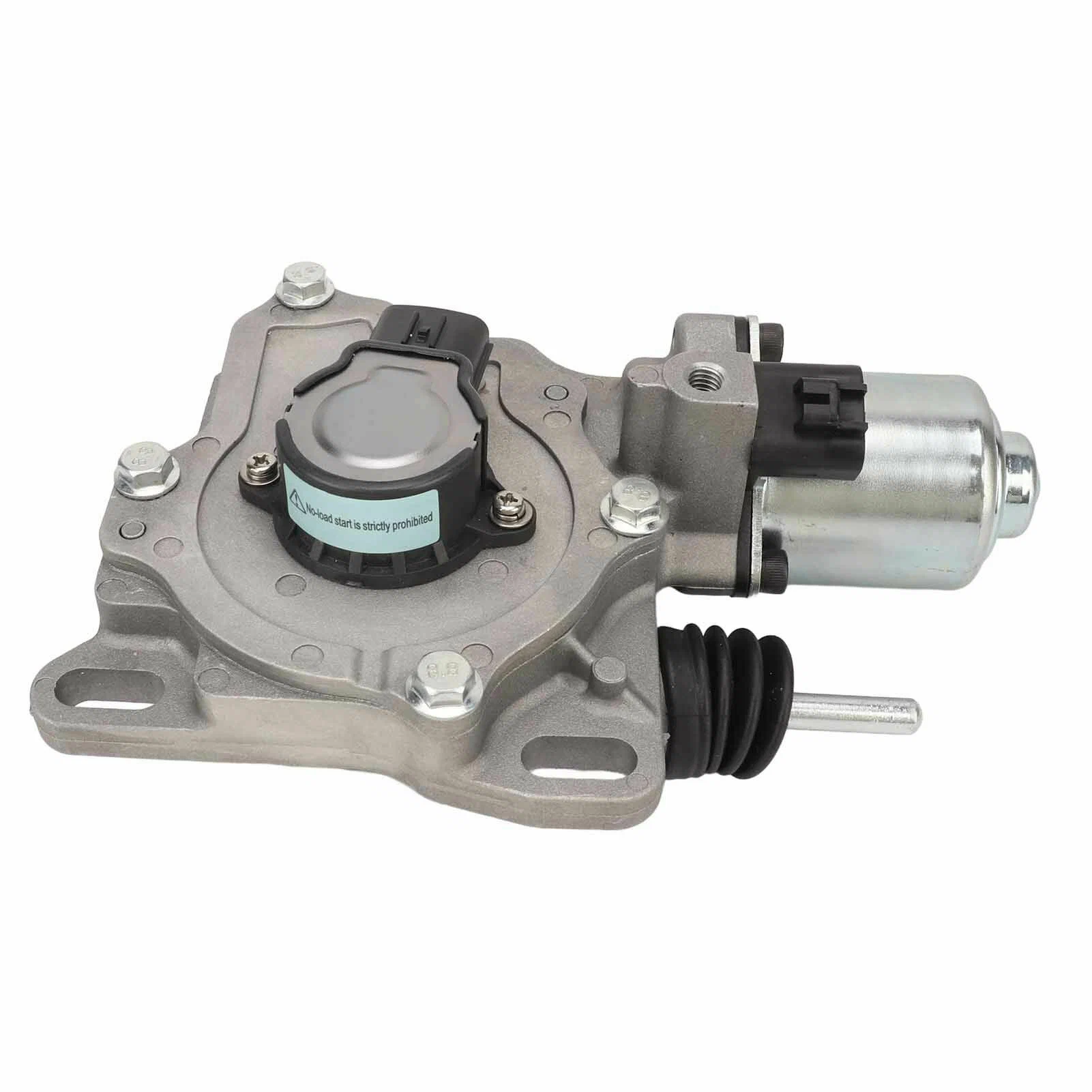

Роботизована трансмісія Toyota MMT (Multi-Mode Transmission), відома також як FreeTronic, покладається на три ідентичні потенціометричні датчики для контролю положення виконавчих механізмів. Один датчик відповідає за актуатор зчеплення, два інших — за актуатори вибору та ввімкнення передач. Попри повну взаємозамінність цих деталей, кожна з них є критичною точкою відмови всієї системи.

Інженерний хаб Axonix підготував розбір причин некоректної роботи цих сенсорів та правил їх професійної заміни.

1. Конструкція та роль у системі

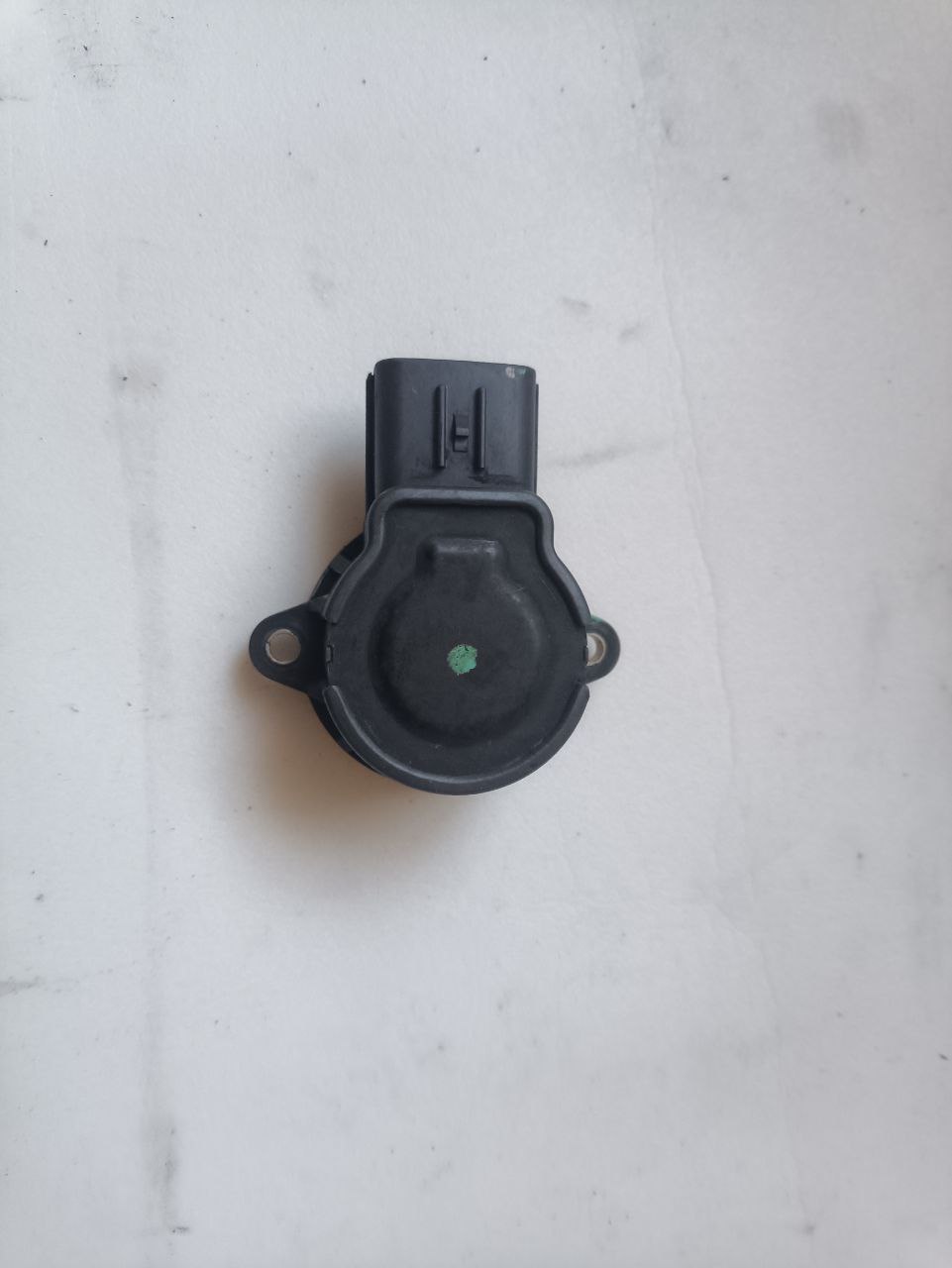

Ці датчики є резистивними потенціометрами. Вони перетворюють кутове положення вала актуатора в електричний сигнал напруги. На основі цих даних блок керування (TCM) розуміє, чи повністю витиснуте зчеплення та яка саме передача ввімкнена в цей момент.

• Симптоми несправності: Блимання індикатора "N" на панелі, неможливість вийти з передачі, ривки при старті або повна відмова селектора реагувати на рухи водія.
• Помилки діагностики: Найчастіше це P0810 (помилка керування положенням зчеплення) або помилки вибору передач (P0900, P0919, P0920).

2. Деградація: Окислення та внутрішній знос

Датчики Toyota MMT працюють у зоні високих вібраційних та термічних навантажень. Ми виділяємо два основні типи відмов:

• Окислення контактної групи: Потрапляння вологи через роз'єм викликає корозію пінів. Це спотворює вихідний сигнал, через що TCM "губить" позицію актуатора.

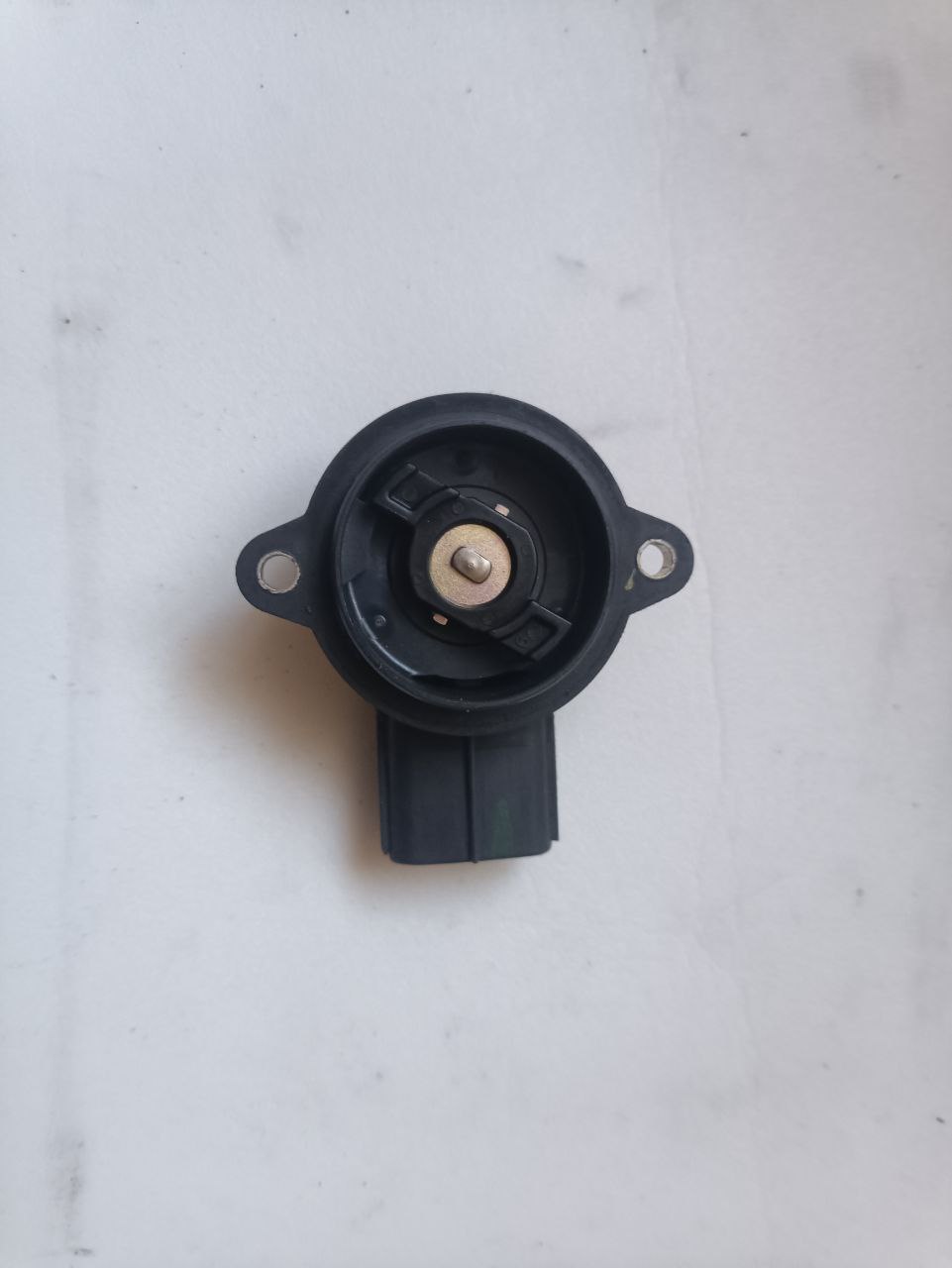

• Знос резистивного шару та шлейфа: Всередині датчика є гнучкий шлейф та графітові доріжки. З часом вони стираються або тріскаються. Утворюються "мертві зони", в яких сигнал зникає на частку секунди. Цього достатньо, щоб система перейшла в аварійний режим.

3. Регламент заміни: Акцент на «підпружиненні» (Pre-load)

Ці датчики є нерозбірними та неремонтопридатними. Ми наполегливо рекомендуємо використовувати виключно оригінальні сенсори Toyota. Проте головний секрет успішного ремонту полягає у фізичному способі встановлення.

4. Завершальний етап: Ініціалізація

Після встановлення оригінального датчика з правильним переднатягом обов’язково проводиться повна ініціалізація системи MMT за допомогою діагностичного обладнання. Блок TCM має заново "вивчити" мінімальні та максимальні значення напруги для нових положень.

Без ініціалізації система працюватиме за старими калібруваннями, що призведе до некоректного вижиму зчеплення та швидкого зносу нового датчика або механіки актуатора.

Висновок інженера

Датчики положення Toyota MMT — це прецизійні елементи, які не терплять дилетантського підходу. Використання неоригінальних деталей або ігнорування правила «підпружинення» при монтажі призводить до повторних відмов вже через кілька сотень кілометрів. Axonix гарантує професійну діагностику параметрії та дотримання заводського протоколу встановлення для тривалої експлуатації вашої роботизованої коробки передач.
