Електропривод Toyota MMT: Ресурс двигунів, пастка «перепайки щіток» та ризик для ЕБУ

Серцем будь-якої роботизованої системи є виконавчі механізми. У трансмісіях Toyota MMT (Multi-Mode Transmission) всю силову роботу виконують колекторні електродвигуни постійного струму (DC Motors). Саме вони фізично витискають зчеплення та переміщують вилки передач.

Конструктивна сумісність:

• Corolla / Auris / Verso: Використовують ідентичні уніфіковані мотори як для актуатора зчеплення, так і для двох приводів вибору передач (Select/Shift). Це спрощує логістику ремонту.
• Yaris: Має суттєву відмінність. Мотор актуатора зчеплення тут фізично менший за габаритами та потужністю. Встановлення мотора від «старших» моделей неможливе, а спроба підібрати аналог по розміру часто призводить до некоректної роботи.

Електротехнічний знос: Що відбувається всередині?

Ресурс оригінальних моторів зазвичай складає 150-200 тис. км. В процесі експлуатації відбувається деградація щітково-колекторного вузла:

1. Знос графітових щіток: Природне стирання робочого тіла.
2. Виробітка колектора (ламелей): На мідних контактах ротора утворюються глибокі канавки від тертя.
3. Забруднення струмопровідним пилом: Графітовий пил забиває проміжки між ламелями, змінюючи опір обмоток.
4. Знос опорних підшипників: Виникає радіальний люфт ротора, що призводить до вібрацій та нестабільного контакту щіток.

Чому «перепайка щіток» — це вирок для блоку керування?

В інтернеті поширені інструкції з самостійної заміни щіток. З точки зору інженерії, це небезпечна лотерея, де ціною помилки є згорілий блок керування трансмісією (TCM).

Чому не можна просто замінити щітки:

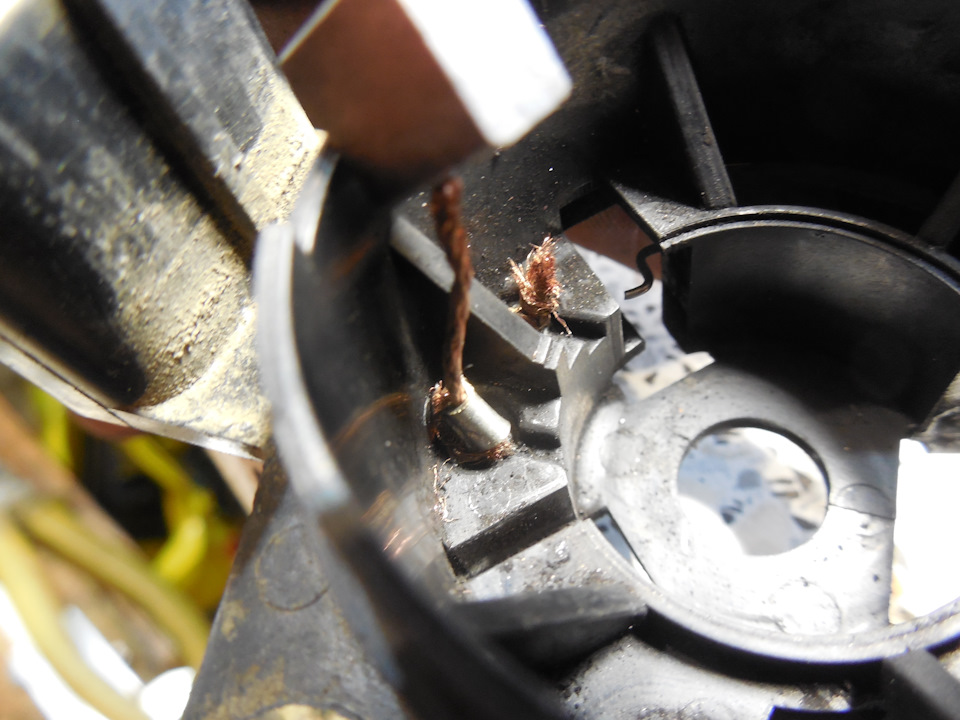

• Невідповідність опору матеріалу: Оригінальні щітки — це складний композит (мідно-графітовий), розрахований на конкретний струм. «Підібрані» щітки від дрилі чи іншого інструменту мають інший внутрішній опір.
• Геометрія контакту: Нова рівна щітка лягає на старий, зношений (еліпсний) колектор ротора. Площа контакту стає мізерною. Це викликає іскріння та стрибкоподібне зростання перехідного опору.

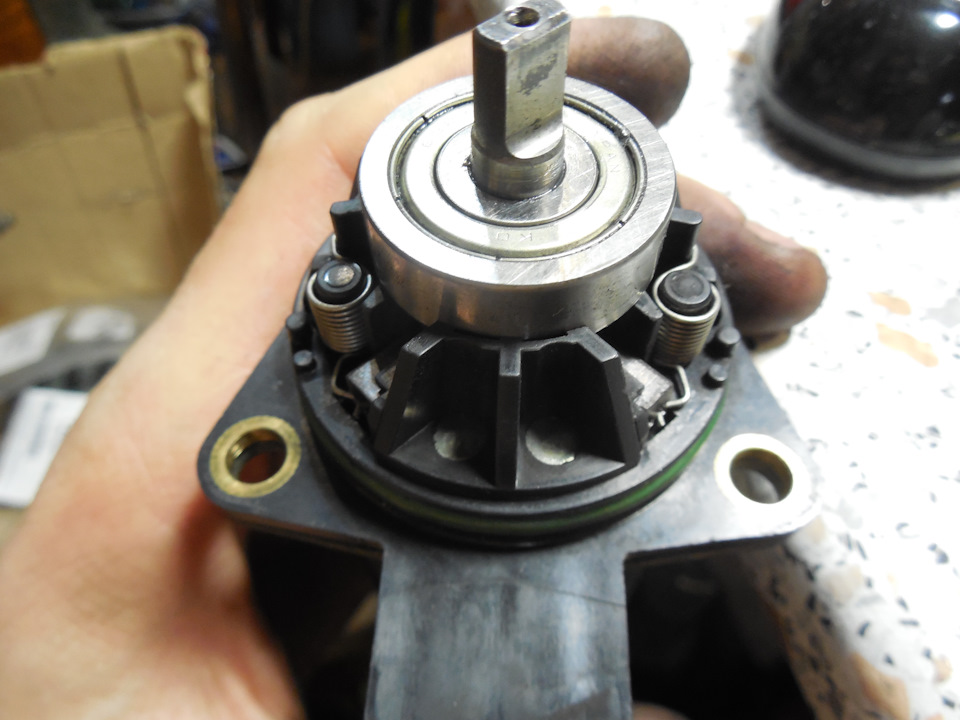

• Тиск пружин: При кустарному розборі неможливо відкалібрувати силу притискання щітки до колектора.

Ланцюгова реакція знищення ЕБУ (TCU)

Блок керування Toyota MMT керує моторами за допомогою широтно-імпульсної модуляції (PWM). Він постійно моніторить струм у ланцюзі.

Коли ви ставите «неправильні» щітки або залишаєте старий ротор:
1. Мотору важче обертатися, або контакт нестабільний.
2. Сила струму (Ампераж) різко зростає, виходячи за розрахункові межі.
3. Система намагається компенсувати це, подаючи ще більше напруги.
4. Фінал: Силові транзистори (MOSFET-ключі) в блоці керування перегріваються і пробиваються. Блок згоряє.

Оригінал vs Китай: Битва технологій

Ринок переповнений дешевими аналогами з Китаю. Чому вони гірші, якщо виглядають так само?

1. Обмотка ротора (Winding):

• Оригінал: Використовує високоякісну електротехнічну мідь з термостійким лаком, що витримує температури до 180-200°C.
• Китай: Часто використовує сплави з меншим вмістом міді або тонший провід. При нагріванні опір такої обмотки зростає лавиноподібно, мотор втрачає потужність («робот не тягне»), як тільки машина прогріється.

2. Магніти статора:

• Оригінал: Точно відкаліброване магнітне поле.
• Китай: Дешеві ферити. Мають слабший магнітний потік, тому мотору треба більше струму, щоб виконати ту саму роботу. Це знову ж таки — зайве навантаження на блок керування.

3. Балансування:

• Дешеві якоря погано відбалансовані. На високих обертах виникає вібрація, яка розбиває не тільки підшипники мотора, але й посадочні місця в пластиковому корпусі актуатора.

Висновок фахівця

Електродвигун актуатора — це не місце для експериментів з паяльником. Це виконавчий орган точної системи. Будь-яке втручання в його конструкцію змінює електричні характеристики (індуктивність, опір), що стає "сюрпризом" для алгоритмів блоку керування. Для надійної роботи робота Toyota MMT необхідна установка нового, оригінального (або перевіреного OEM-виробника) електродвигуна. Це гарантує збереження дорогого ЕБУ та стабільність перемикань у будь-яких температурних режимах.
