Toyota MMT: Десинхронізація кінематики актуатора та механічне калібрування осей X/Y

Роботизована трансмісія Toyota (MMT/Free-Tronic) керується за принципом координатної сітки. Блок управління (TCM) оперує двома фізичними осями для маніпуляції механізмом перемикання:

• Вісь X (Select): Вибір лінії передач (ліворуч-праворуч, наприклад, вибір між лінією 1-2 та 3-4 передач).
• Вісь Y (Shift): Безпосереднє вмикання передачі (вперед-назад).

Для блоку управління положення актуатора — це чітке цифрове значення вольтажу з датчиків положення. Але реальний фізичний світ вносить свої корективи. Критичною проблемою стає механічний "перескок" (Gear Skip) зубів у редукторі актуатора, що призводить до фатальної розбіжності між програмними очікуваннями та реальністю.

Фізика збою: Як пластик програє металу

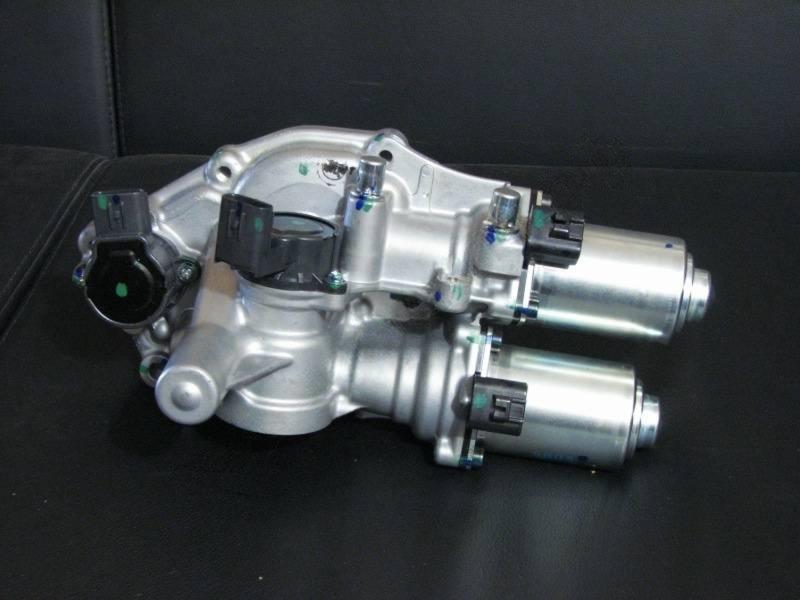

В конструкції актуаторів Toyota використовується пара "металевий черв'як електромотора — пластикова секторна шестерня". Це зроблено для зниження шуму та ваги.

Сценарій "проскакування зуба":

Під час критичних навантажень (різкий старт, удар в трансмісії, або спроба включити передачу при несправному зчепленні) виникає піковий момент опору. Якщо в пластиковій шестерні вже є вікова втома або мінімальний люфт, черв'як валу мотора може "провернутися" через зуби шестерні.

Діагностична картина: Коли робот сліпий

Коли відбувається зміщення по осі X або Y, блок управління намагається виконати перемикання, але наштовхується на механічну перешкоду там, де її (згідно з його картою) не повинно бути.

Типові коди помилок (DTC):

• P0909 (Gate Select Control Error): Помилка керування вибором (Вісь X). Блок не може потрапити в потрібний "коридор" передач.
• P0919 (Gear Shift Position Control Error): Помилка керування вмиканням (Вісь Y). Передача не вмикається або не вимикається.
• P0810 / P0900: Супутні помилки через перевантаження моторів по струму (Stall Current), коли актуатор тисне в упор.

Методологія відновлення від Axonix: Механічне калібрування

Багато майстерень намагаються "вилікувати" цю проблему програмною ініціалізацією (адаптацією). Це груба інженерна помилка. Програмно неможливо компенсувати фізичне зміщення зубів на секторі.

Інженери Axonix застосовують комплексний підхід відновлення базових налаштувань:

Етап 1: Дефектовка та розбірка

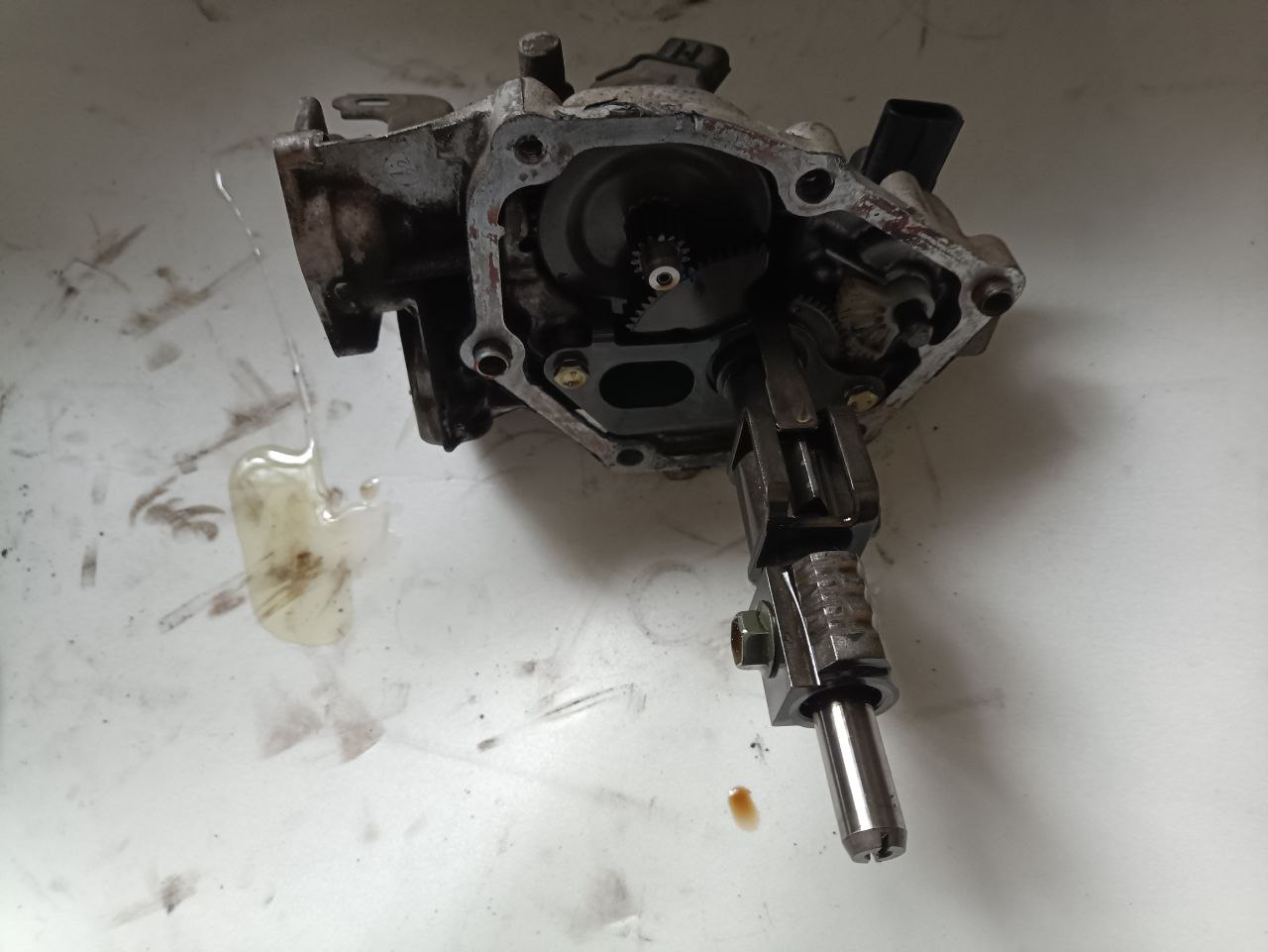

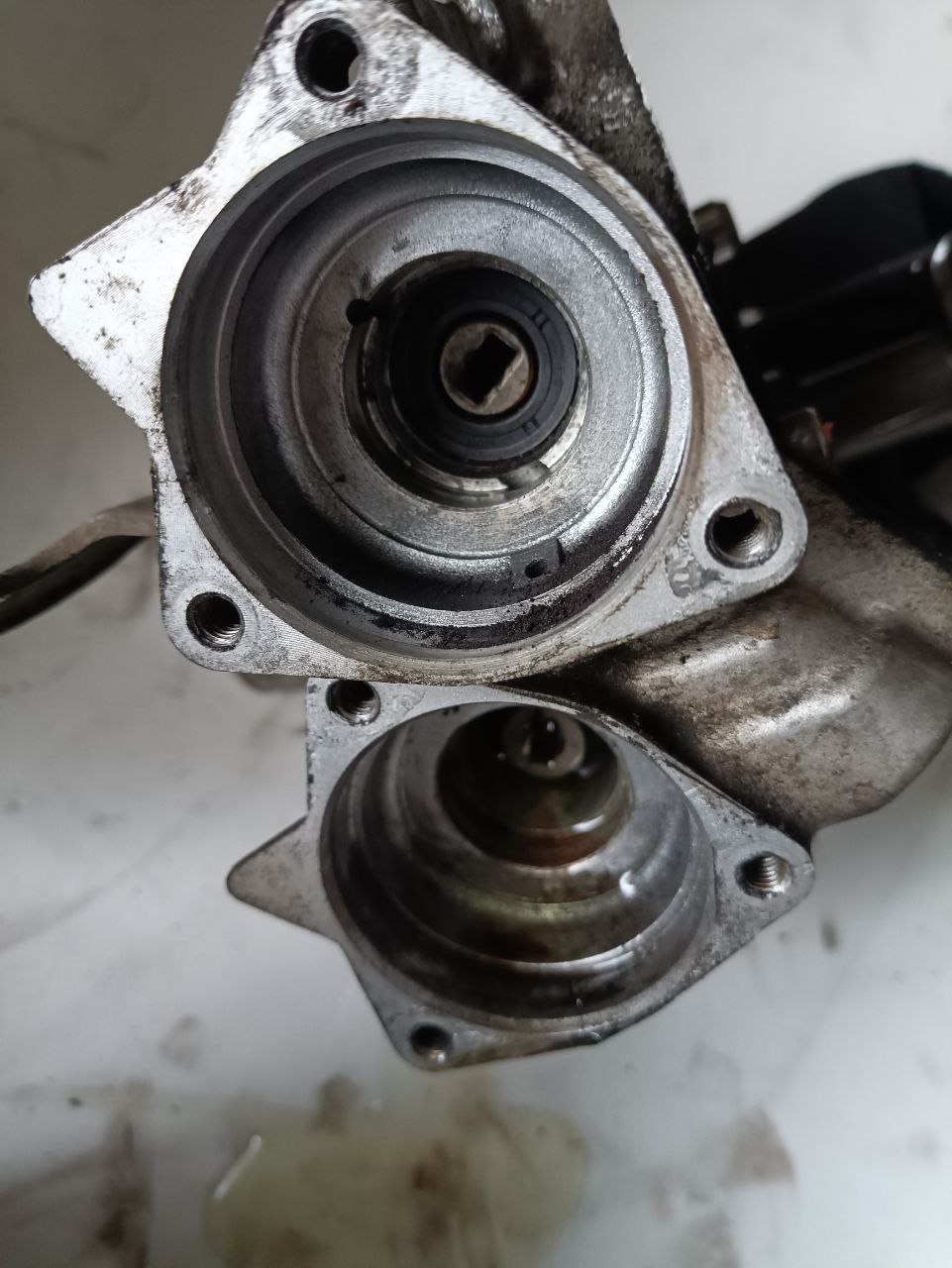

Ми розбираємо актуатор до гвинтика. Перевіряється цілісність зубів пластикового сектору. Якщо зуби зрізані — деталь замінюється. Якщо зуби цілі, але стався "перескок" — переходимо до калібрування.

Етап 2: Виставлення таймінгу (Gear Timing)

Це найвідповідальніший момент. Необхідно синхронізувати положення датчика, секторної шестерні та вихідного штока.

1. Ми знаходимо фізичний центр механізму (True Neutral).
2. Встановлюємо шестерні згідно з заводськими мітками (які часто невидимі для непідготовленого ока або потребують спецшаблонів).
3. Усуваємо люфти, що можуть спровокувати повторний перескок.

Етап 3: Програмна Ініціалізація

Тільки після того, як ми механічно повернули "суглоби" робота на місце, ми підключаємо дилерське обладнання для фінального навчання. Тепер ЕБУ бачить реальну картину: 0 вольт відповідає реальному нулю механіки.

Підсумок

Збій параметрів осей X/Y через проскакування шестерні — це механічна травма робота. Її неможливо "заговорити" сканером. Вона вимагає хірургічного втручання, виставлення міток та суворого дотримання інженерного регламенту збірки, який ми гарантуємо в Axonix.
