Силові Ключі (MOSFET) блоку Easytronic: Діагностика та Заміна
Електронний блок керування (TCU) трансмісії Easytronic використовує польові транзистори (MOSFET) для керування силовими навантаженнями: електромотором вижиму зчеплення та моторами вибору передач. Це "м'язи" електронного мозку, які комутують струми до 30-40 Ампер.
Для чого вони потрібні і що роблять?
- Комутація струму: Відкривають/закривають подачу живлення на щіткові вузли електромоторів.
- Регулювання зусилля: Завдяки високій частоті перемикання (PWM), дозволяють плавно вижимати зчеплення, а не "кидати" його.
- Динамічне гальмування: Замикають обмотки мотора для миттєвої зупинки штока в потрібній точці.
Чому вони виходять з ладу? (Root Cause Analysis)
Транзистори рідко горять "самі по собі". Зазвичай це наслідок проблем у механіці чи навантаженні:
- Заклинювання механіки (Stall Current): Якщо шток ГЦС або механізм вибору передач підклинює (бруд, знос, замерзання мастила), мотор зупиняється. Струм у ланцюзі миттєво зростає до значень "короткого замикання" (понад 50А). Кристал транзистора перегрівається і пробивається за мілісекунди.
- Знос щіток мотора: Графітовий пил від зношених щіток струмопровідний. Він забиває колектор, створюючи паразитні перемички. Це викликає стрибки струму та індуктивні викиди, які пробивають затвор (Gate) транзистора.
- Просадка напруги (Low Voltage): При слабкому акумуляторі (наприклад, при спробі запуску взимку) напруга на затворі транзистора падає. Він відкривається не повністю (входить у лінійний режим). Опір каналу зростає -> лавиноподібний перегрів -> тепловий пробій.
Коли треба міняти ключі? (Симптоми)
- Помилка P1607 (Clutch Actuator Position Control Error): Блок не може керувати мотором.
- Помилка P1700 (Service Vehicle Soon): Загальна помилка трансмісії.
- "F" на дисплеї: Авто не заводиться, стартер не крутить.
- Відсутність реакції: При спробі тесту виконавчих механізмів мотор мовчить, хоча живлення на блок приходить.
- Фізичний прогар: При вскритті блоку видно чорну пляму на платі, тріщину на корпусі транзистора або характерний запах горілого кремнію.
На що міняти: Оригінал vs Китай (AliExpress)
Це найболючіше питання. Ринок завалений підробками (Re-marked chips).
Китайський "Аналог"
- • Зменшений розмір кристала (в 2-3 рази менше норми).
- • Високий опір відкритого каналу (Rds_on) -> Гріються як праска.
- • Не тримають пікові струми (пробій при першому старті).
- • Результат: Повторний вихід з ладу через 1-2 дні, часто з вигоранням доріжок плати.
Оригінал (Infineon / IR)
- • Низький опір каналу (наприклад, 4-6 мОм).
- • Висока швидкість перемикання.
- • Стійкість до лавинного пробою.
- • Результат: Стабільна робота роками (за умови справної механіки).
Висновок Інженера

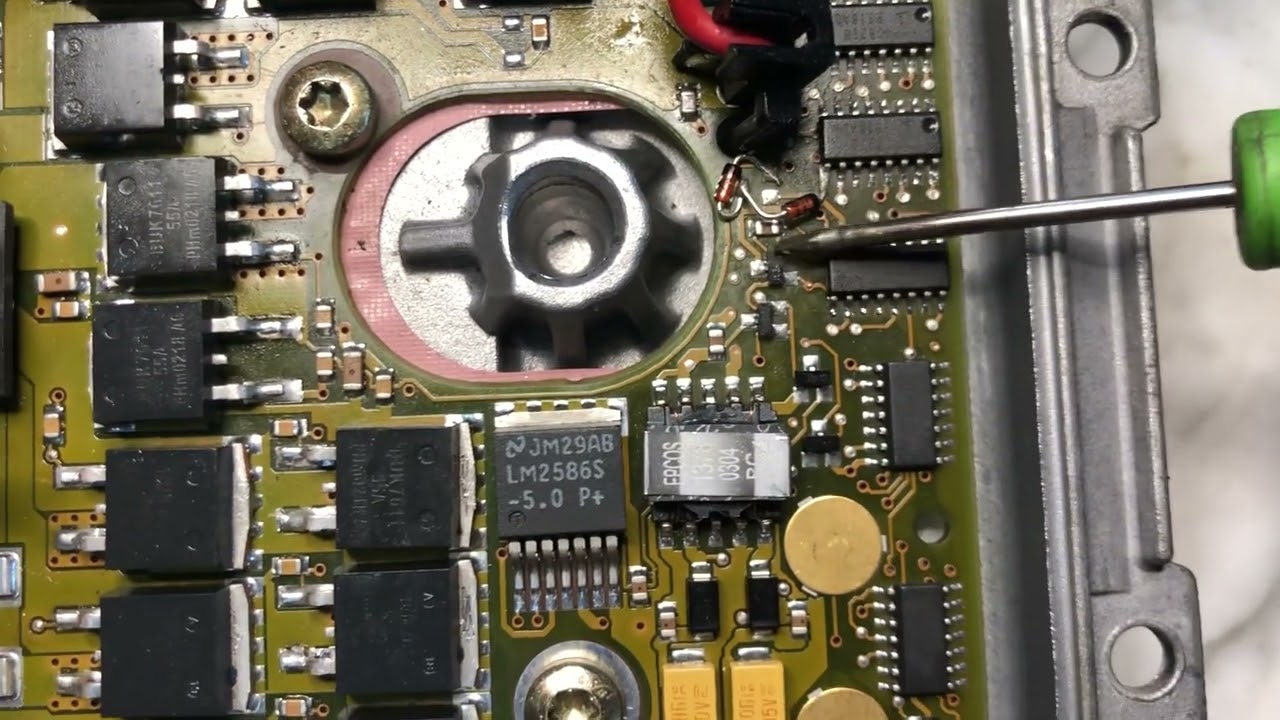

Заміна транзисторів — це мікрохірургія. Плата Easytronic — керамічна (гібридна) або багатошарова текстолітова (залежно від версії), яка лежить на масивному алюмінієвому радіаторі.
Звичайним паяльником випаяти транзистор неможливо — тепло миттєво розсіюється. Спроби гріти феном без нижнього підігріву призводять до деформації плати та відриву контактних майданчиків.
Ми рекомендуємо:

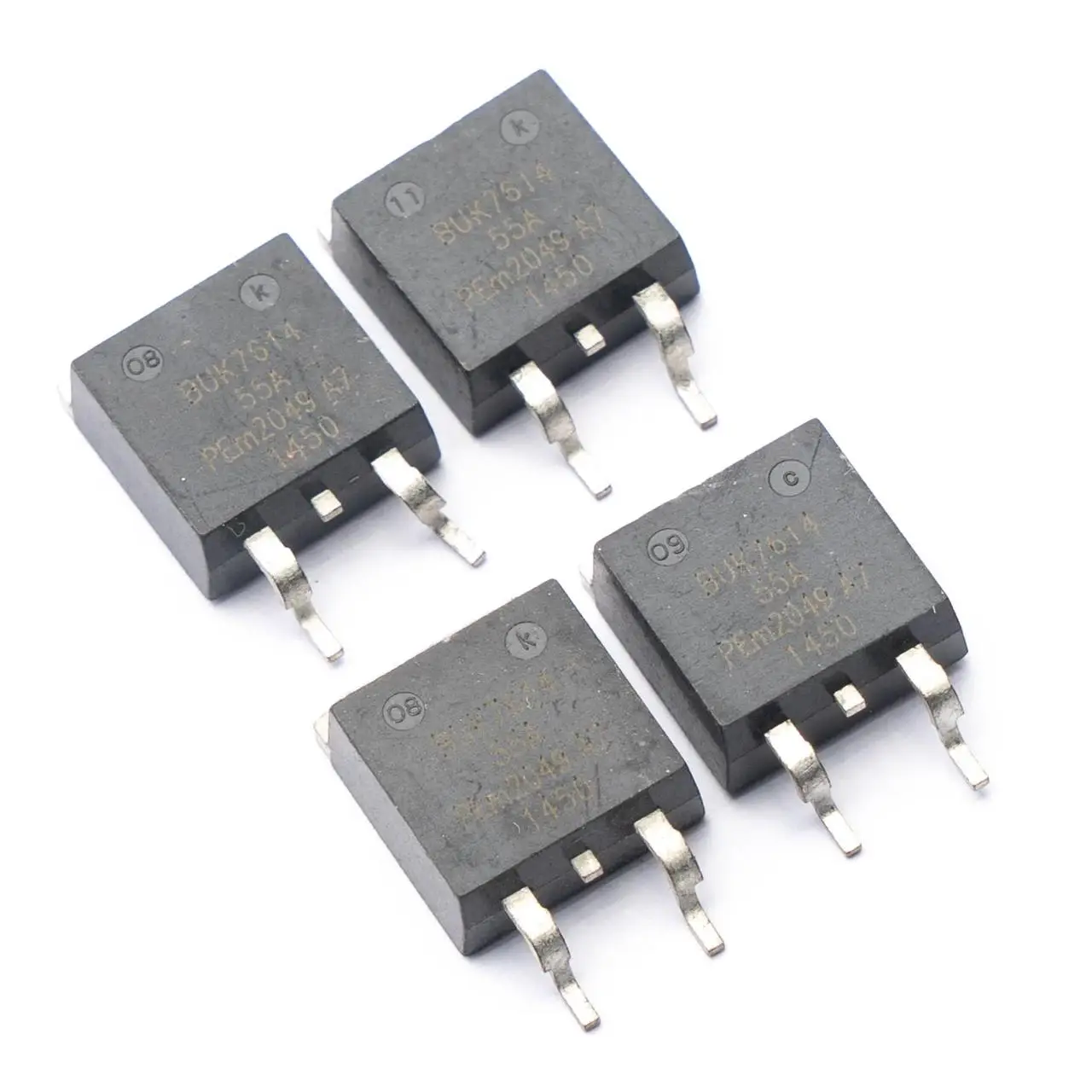

- Використовувати тільки оригінальні компоненти (серії BUK, IRLR, SPP) від перевірених постачальників (Mouser, DigiKey).
- Виконувати пайку на інфрачервоній паяльній станції з дотриманням термопрофілю.
- Обов'язково усувати першопричину (ремонт механіки/моторів) перед заміною ключів.
