Щітки актуатора Easytronic: Чому звичайний графіт викликає помилку A4?

Ресурс електромотора приводу зчеплення (Clutch Actuator) в системі Opel Easytronic (MTA) складає в середньому 150 000 – 200 000 км. Фізичне обмеження ресурсу закладене в одному витратному елементі — струмознімальних щітках.

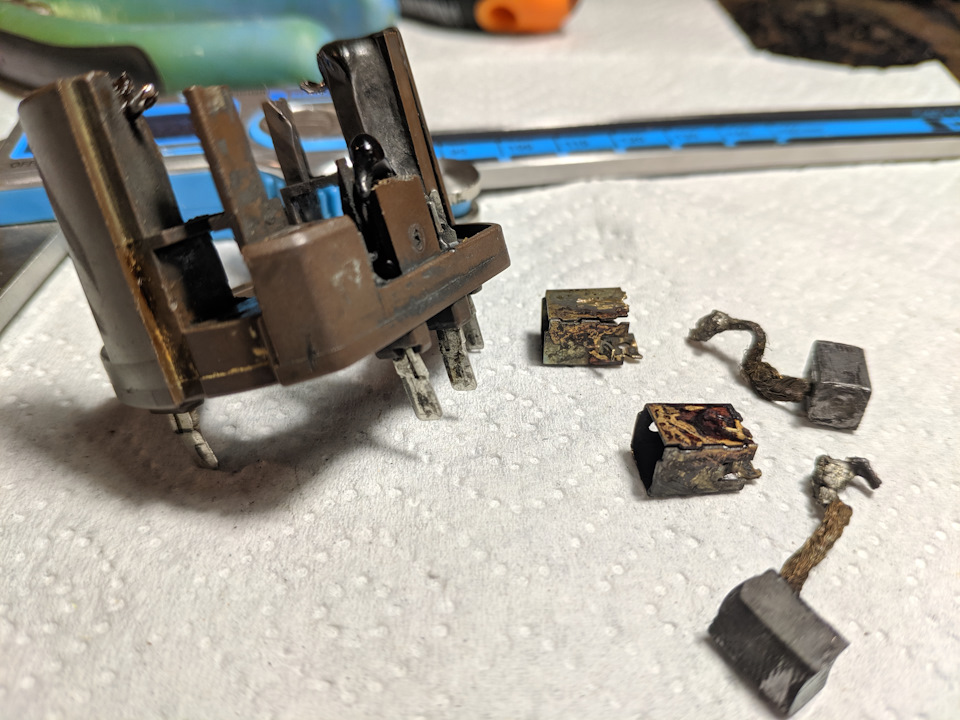

Коли щітки стираються "в нуль", власник стикається з помилкою "F" (не запускається двигун) або "A4" (випадання в аварію на ходу). Рішення здається простим: розібрати мотор і перепаяти щітки. Але саме тут 80% майстрів припускаються фатальної помилки, встановлюючи дешевий графіт замість спеціального композиту.

Геометрія та Стандарт: Розмір має значення

В оригінальних моторах (виробництва Bosch/Sachs) використовуються щітки специфічного типорозміру.

Інженерний стандарт:
— Переріз: 6.2 мм x 6.2 мм (часто маркуються як 6x6 мм).
— Довжина: 10 - 12 мм.
— Вивід провода: Верхній або боковий (в залежності від ревізії щіткотримача).

Будь-яка спроба "підпиляти" більші щітки напилком призводить до порушення геометрії прилягання до колектора. Щітка "танцює" в шахті, виникає мікро-дуга, яка випалює ламелі колектора за 5 тис. км.

Матеріалознавство: Графіт vs Мідно-графіт

Це найголовніший технічний нюанс. Існує два основних типи матеріалів для щіток:

1. Електрографіт (Інструментальні / Побутові)

Використовуються в дрилях, болгарках, пилососах (220В).
Властивості: Високий питомий опір. Розраховані на високу напругу, але низький струм (2-5 Ампер).
Колір: Чорний, матовий, бруднять руки.

2. Мідно-графіт (Автомобільні / Силові)

Використовуються в стартерах та потужних сервоприводах (12В).
Властивості: Містять до 50% мідного пилу. Мають наднизький опір і здатність пропускати величезні струми (пікові навантаження до 30-40 Ампер) без перегріву.
Колір: Мають характерний бронзовий/мідний відблиск, важчі за вагою.

Фізика помилки "A4": Чому Easytronic не приймає графіт?

Система керування Easytronic (TCM) керує мотором за допомогою ШІМ (PWM) — широтно-імпульсної модуляції. Блок постійно моніторить струм у ланцюзі, щоб розрахувати зусилля вижиму зчеплення.

Що відбувається, коли ви ставите звичайний графіт:

1. Опір (Resistance): Графітова щітка має в 10 разів більший опір, ніж мідно-графітова.
2. Падіння напруги: Згідно із законом Ома ($U = I \cdot R$), на щітках виникає величезне падіння напруги. На ротор приходить не 12В, а 8-9В.
3. Втрата моменту: Мотор крутиться повільно і в'яло. Він не може різко вижати корзину.
4. Реакція ЕБУ: Процесор бачить, що струм не відповідає заданому алгоритму (або мотор не встигає зайняти позицію за відведений час — Time Out).
5. Результат: Система думає, що зчеплення заклинило, і видає помилку "A4" або глушить авто.

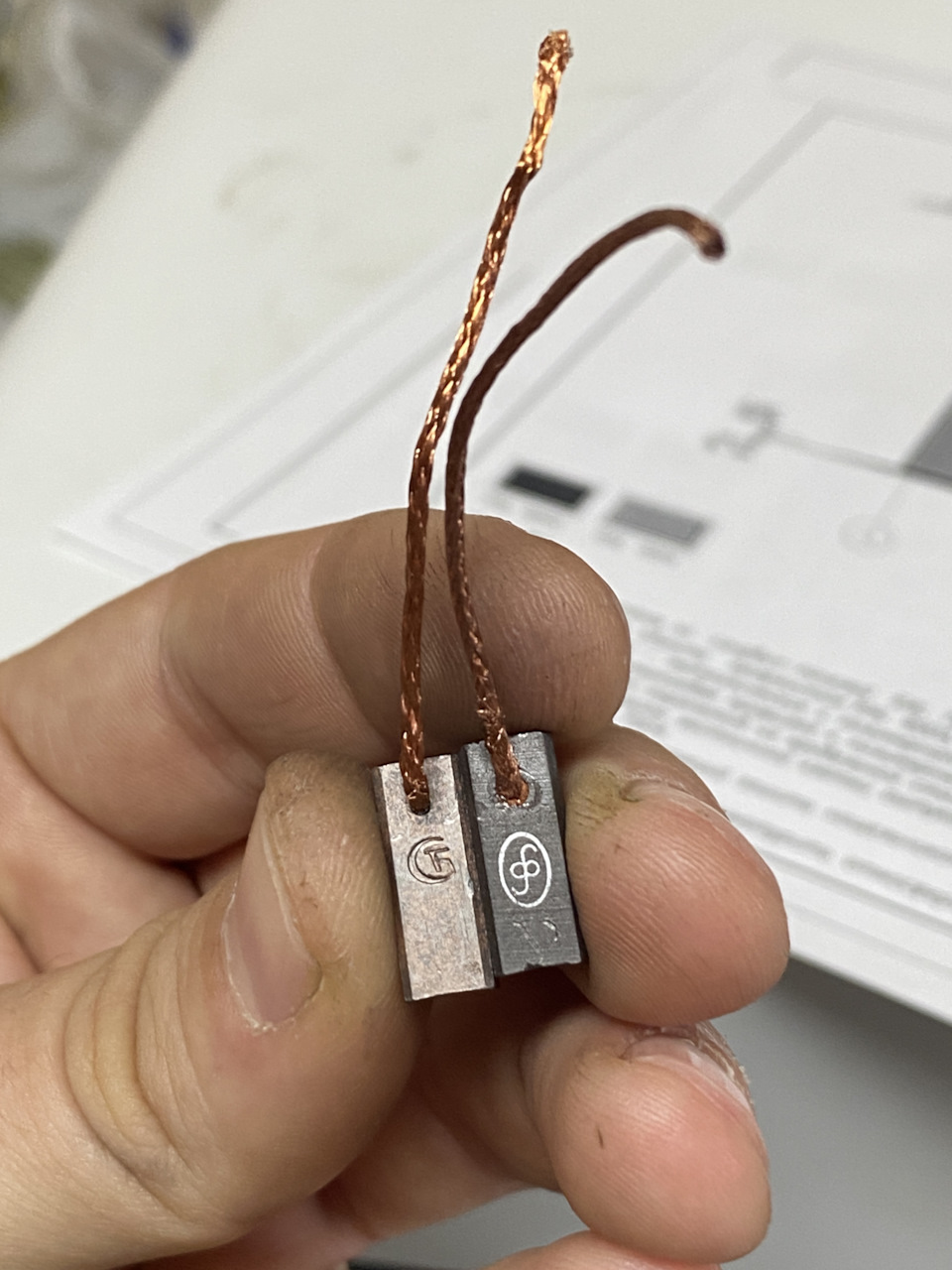

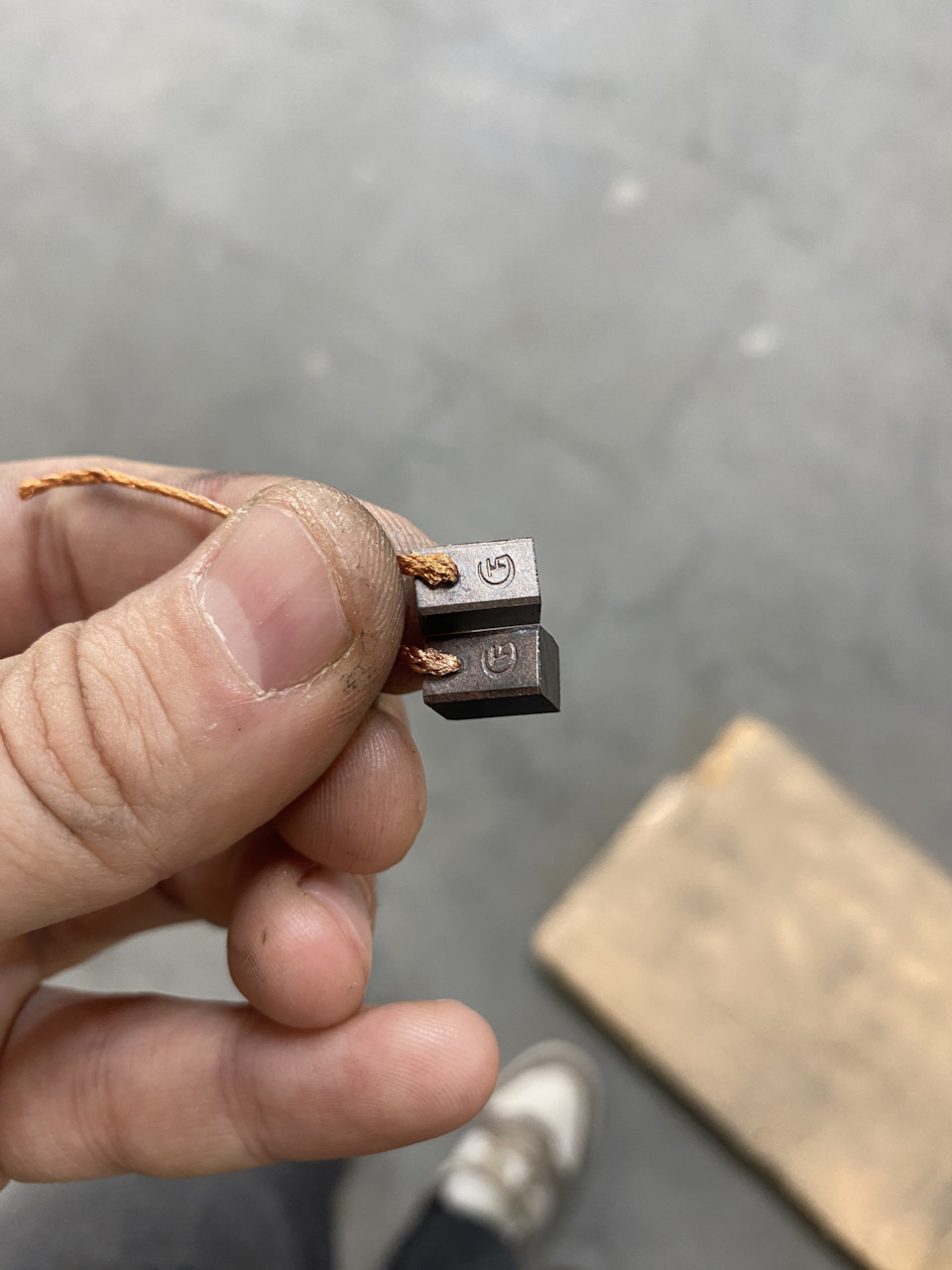

Діагностика: Як відрізнити правильну щітку?

Якщо ви ремонтуєте мотор самостійно або купуєте ремкомплект:

• Візуально: Щітка повинна блищати міддю (вкраплення металу).
• Магніт: Мідно-графіт не магнітиться.
• Твердість: Автомобільна щітка твердіша. М'який графіт для дрилі зітреться об ламелі колектора Easytronic за місяць роботи.

Висновок інженера

Заміна щіток Easytronic — це не просто відновлення контакту. це відновлення електричних параметрів ланцюга. Встановлення "графіту з базару" перетворює прецизійний актуатор на "кип'ятильник", який повільно вбиває і колектор, і електронний блок керування. Використовуйте лише правильні матеріали.
