Powershift DCT450: Інженерний розбір зчеплення. Критичні допуски та фізика зносу
На відміну від сухого зчеплення, Powershift DCT450 (Getrag) використовує «мокрі» багатодискові муфти. Тут крутний момент передається не через силу притискання пружини, а через гідравлічний тиск, що стискає пакет фрикціонів у масляній ванні.
Фрикційний пакет (Clutch Stack) — це складна трибологічна пара, що працює за принципом «сендвіча»:
- Фрикційні диски (Friction Plates): Сталева основа з композитним напиленням (кевлар, папір, смоли). Їх задача — створювати тертя та відводити масло через насічки.
- Сталеві диски (Steel Plates): Виступають у ролі радіаторів. Вони приймають теплове навантаження і передають обертання від кошика зчеплення.
Фізика зносу: 1.90 мм проти Ремонту
Критичним параметром для коректної роботи гідроблоку є товщина робочого шару. Відхилення навіть на долі міліметра змінює час наповнення пакету (Fill Time).
Еталонні значення (Reference Values):
- Новий диск (OEM): Товщина становить 1.90 – 1.95 мм. Це стандарт заводів BorgWarner / Autoline.

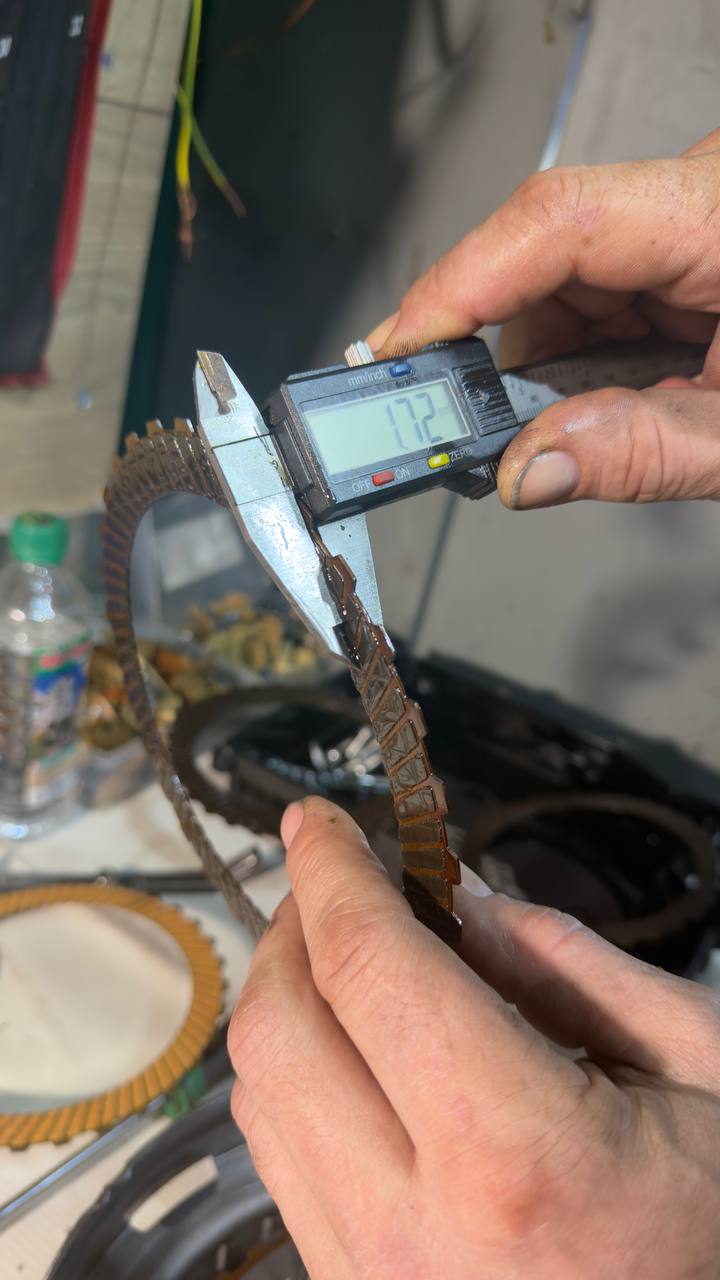

- Критичний знос: Просадка до 1.65 – 1.70 мм вважається аварійною.
Втрата 0.2 мм на одному диску здається незначною. Але в пакеті їх 4-5 штук. Сумарний люфт збільшується на 1.0 мм. Поршень витрачає дорогоцінні мілісекунди на подолання цієї пустоти, після чого відбувається різкий удар (Jerk).
Чому вони стираються? (Failure Modes)
Окрім природного пробігу, існують фактори, що знищують вузол експоненціально:
- Мікро-пробуксовки (Micro-slip): У заторах електроніка тримає зчеплення у напіврозімкнутому стані. Фрикціон працює як абразив.
- Деформація сталі: При агресивному старті температура в плямі контакту сягає 300°C. Сталеві диски вигинаються "тарілкою" або конусом. Це створює паразитний пружинний ефект.
- Втрата фрикційних властивостей: Перегріте масло "склить" поверхню дисків (Glazing). Коефіцієнт тертя падає, і блок змушений тиснути ще сильніше.
⚠️ Рекомендація Axonix Service
Відновлення DCT450 — це не просто заміна запчастин, а відновлення заводської геометрії. Ми дотримуємося суворого інженерного регламенту:
- Тільки оригінал (Autoline / BorgWarner): Ми використовуємо диски виключно товщиною 1.90 мм. Китайські аналоги часто мають 1.80 мм з коробки, що скорочує ресурс на 50% ще до встановлення.

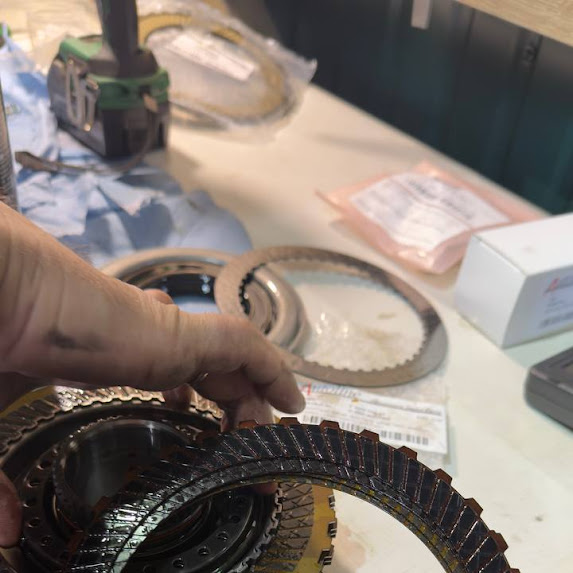

- Комплексна заміна (Friction + Steel): Старий сталевий диск завжди має мікронерівності та зони перегріву. Ставити новий фрикціон на стару сталь — це гроші на вітер.
- Витриманий зазор (Shim Adjustment): Критично важливо! Після збірки ми вимірюємо люфт індикатором і регулюємо його стопорним кільцем. Зазор має відповідати заводській карті, інакше адаптація не пройде.
Висновок інженера
Фрикційний пакет в DCT450 — це витратний матеріал з точно розрахованою геометрією. Економія на "металах" або ігнорування процедури вимірювання зазорів призводить до того, що навіть нові запчастини працюють з ударами та швидко згорають. Якість ремонту визначається мікрометром, а не лише ціною запчастин.
