Комплексний ремонт мехатроніка DQ381 (0GC): гідравліка, соленоїди та електроніка VAG

Роботизована коробка передач DSG-7 DQ381 (індекс 0GC) із «мокрим» зчепленням, яка з 2018–2019 років встановлюється на Seat (Ateca, Leon, Tarraco, Cupra Formentor), Skoda (Kodiaq, Superb 3, Octavia), Volkswagen (Passat B8, Tiguan, Arteon) та Audi, є складною електрогідравлічною системою. Коли коробка переходить в аварійний режим або демонструє ривки при перемиканні, проблема рідко обмежується одним елементом. У більшості випадків це комплексний збій гідравлічної та електронної частин мехатроніка.

Гідравлічна деградація: забиті канали та знос золотників

Оскільки пакети зчеплення K1 та K2 працюють у масляній ванні, продукти зносу фрикційних накладок і мікроскопічний металевий пил циркулюють разом із робочою рідиною. З часом штатний фільтр не затримує дрібнодисперсні частки, що призводить до таких проблем:

• Забруднення каналів гідроблока: Осад на стінках звужує прохідні перетини та порушує розрахункову швидкість наповнення бустерів зчеплення.
• Підклинювання гідравлічних золотників (плунжерів): Абразивні частки утворюють подряпини на алюмінієвих стінках каналів плити, через що клапани зависають у проміжних положеннях.
• Втрата робочого тиску: Нещільне прилягання клапанів викликає внутрішні гідравлічні витоки, змушуючи помпу працювати з перевантаженням.

Діагностика та калібрування пропорційних соленоїдів

Електромагнітні клапани (соленоїди) регулюють тиск на вилки перемикання передач і стиснення фрикційних дисків. Їхня некоректна робота викликає удари, затяжні перемикання або повне блокування парного/непарного ряду передач.

У процесі відновлення кожен соленоїд проходить:

1. Ультразвукове очищення внутрішніх магістралей від закоксованої оливи.
2. Тестування індуктивності та опору обмотки при робочій температурі (+90°C).
3. Перевірку на гідравлічному стенді з побудовою графіків витрати та швидкості реакції на струмовий сигнал.

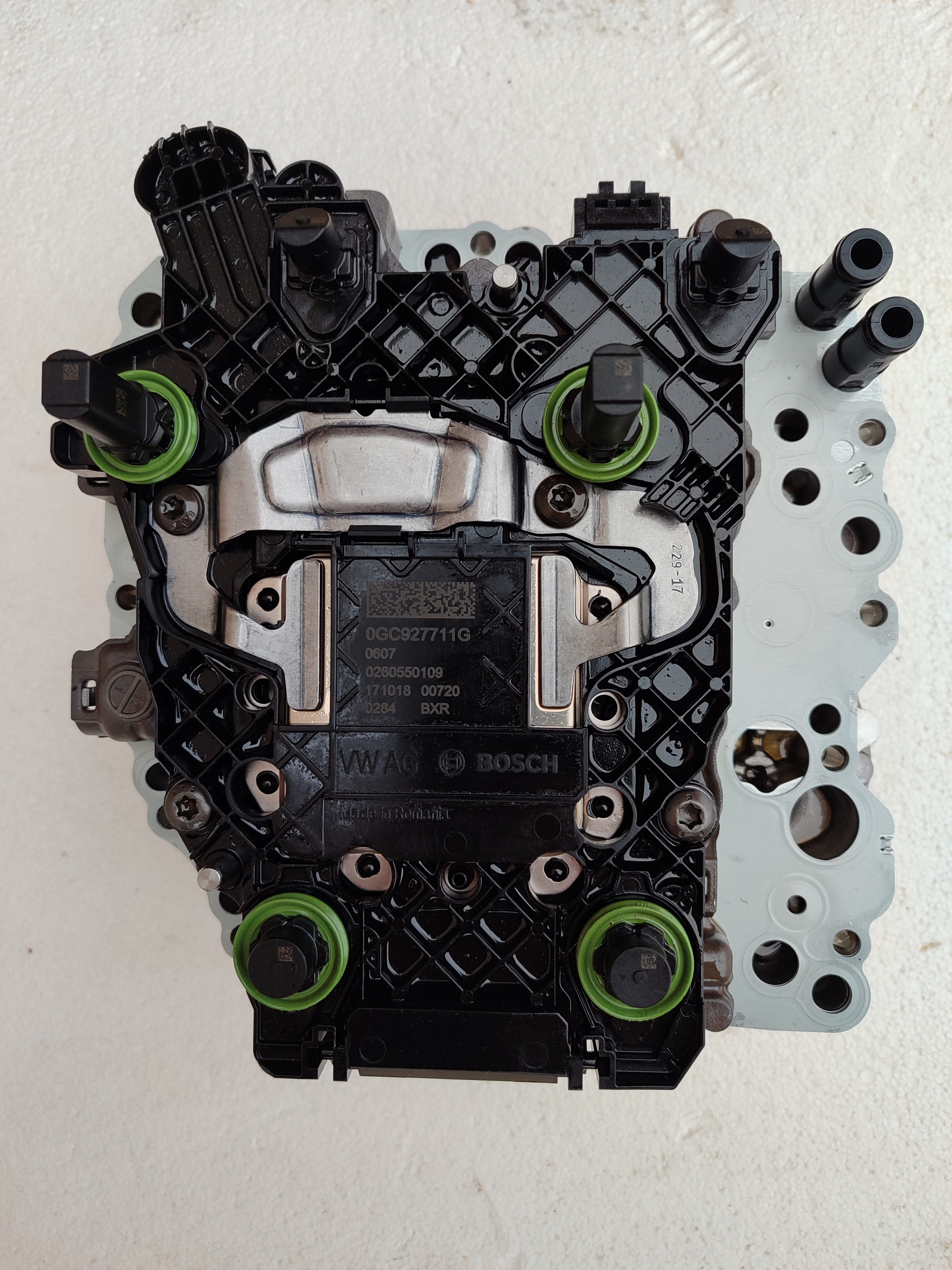

Електронний модуль керування (TCU 0GC)

Електронна плата мехатроніка DQ381 постійно перебуває в гарячому мастилі. Коли гідравліка працює некоректно, зростає внутрішній опір і температура всієї системи, що призводить до деградації внутрішніх контактних груп модуля керування.

Комплексний підхід лабораторії передбачає повне апаратне тестування модуля TCU, відновлення контактних площадок за допомогою промислового мікрозварювання та нанесення спеціалізованого високотемпературного діелектричного компаунда для захисту кристалів від агресивного середовища трансмісійної оливи.

Регламент комплексного відновлення DQ381 в Axonix

1. Повна розбірка та дефектовка: Розділення електронного блоку та гідроплити, оцінка стану алюмінієвих поверхонь і каналів.
2. Ультразвукова мийка високого тиску: Видалення фрикційного нальоту, стружки та лакових відкладень із внутрішніх лабіринтів гідроблока.
3. Відновлення герметичності клапанів: Вакуумне тестування каналів плити, заміна зношених плунжерів і ущільнювальних кілець.
4. Калібрування соленоїдів: Стендова перевірка та налаштування продуктивності електромагнітних клапанів.
5. Апаратна ревізія плати TCU: Відновлення силових та сенсорних ліній електронного блоку.
6. Збірка та дилерська адаптація: Фінальна збірка за заводськими моментами затяжки, заправка свіжої оливи та виконання процедури базового регулювання через ODIS.

Інженерний висновок

Мехатронік трансмісії DQ381 — це єдиний механізм, де стан гідравліки напряму визначає ресурс електроніки. Тільки повноцінне відновлення гідравлічної плити, перевірка клапанів на стенді та прецизійний ремонт електронної плати дозволяють повністю повернути трансмісії заводську плавність і надійність без потреби в заміні вузла в зборі.
