Honda i-Shift (Civic/Jazz): Фатальна помилка монтажу SAC-зчеплення без спецінструменту
Роботизована трансмісія Honda i-Shift, яка встановлювалася на моделі Civic 5D та Jazz, є класичною електромеханічною системою. Проте, на відміну від простих "роботів", тут використовується кошик зчеплення технології SAC (Self Adjusting Clutch) — система з автоматичною компенсацією зносу.
Більшість механіків "старої школи" сприймають цей вузол як звичайне зчеплення механічної КПП. Вони виконують монтаж за стандартним алгоритмом: "накинув кошик, затягнув болти по колу". У випадку з i-Shift це призводить до того, що нове зчеплення фізично не працює, а автомобіль залишається нерухомим.
Інженерна анатомія SAC: Чому не можна просто "прикрутити"?
Технологія SAC розроблена для того, щоб зусилля вижиму залишалося незмінним протягом усього терміну служби диска. Це досягається за рахунок сенсорної діафрагмової пружини та клинового механізму (храповика).
Принцип роботи механізму компенсації:
- Коли фрикційна накладка диска стоншується, діафрагмова пружина змінює кут нахилу.
- Сенсорна пружина фіксує зміну навантаження.
- Поворотне кільце з похилими площинами (клинами) провертається і компенсує зазор (вибирає люфт), повертаючи пелюстки кошика у вихідне положення.

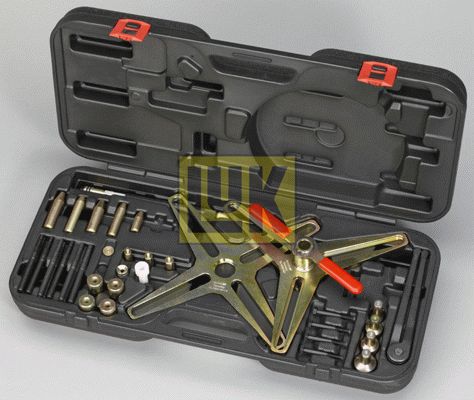

Технологія монтажу: Інструмент LUK 400 0237 10
Для коректної установки необхідно використовувати спеціалізований інструмент (наприклад, LUK 400 0237 10 або його аналоги). Цей пристрій дозволяє імітувати роботу гідравлічного вижимного підшипника безпосередньо на столі або на маховику.
Алгоритм правильної установки (Engineering Procedure):
1. Центрування веденого диска (Disc Alignment)
Використовується прецизійна оправка. Навіть мікронне зміщення диска відносно осі колінвалу унеможливить монтаж КПП, а спроба "затягнути коробку силою" погне ступицю диска.
2. Попередній натяг кошика (Pre-tensioning)

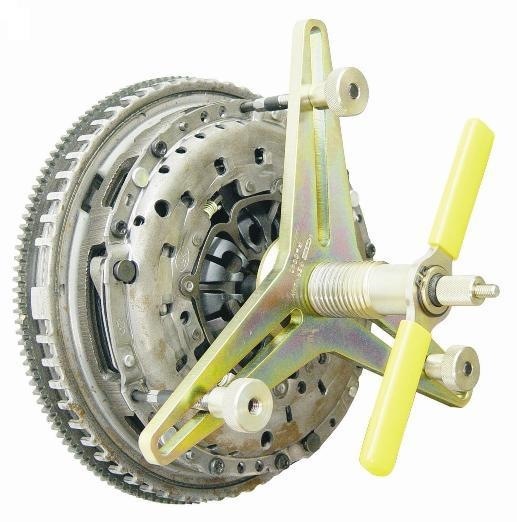

Це критичний етап. Інструмент (трилапа траверса) встановлюється на маховик. Шток інструменту тисне на пелюстки діафрагми кошика, стискаючи їх так, ніби зчеплення вижате.
- Тільки в такому стані корпус кошика щільно прилягає до площини маховика без опору.
- Це гарантує, що на механізм SAC не діють паразитні сили під час затягування болтів кріплення.
3. Фіксація (Torque Sequence)
Коли кошик притиснутий інструментом до маховика, болти закручуються з необхідним моментом (зазвичай 25 Нм) без ризику зірвати механізм автопідведення. Тільки після повної фіксації болтів інструмент плавно відпускає пелюстки діафрагми.
⚠️ Наслідки монтажу без інструменту
Якщо механік вирішив зекономити час і просто прикрутив SAC-кошик гайковертом:
- Зрив компенсатора: Регулювальне кільце провертається в положення "максимальний знос".
- Неможливість вижиму: Актуатор i-Shift фізично не зможе вижати зчеплення, оскільки зусилля на пелюстках зросте в рази.
- Помилка навчання: Електронний блок (TCM) при спробі статичної адаптації видасть помилку "Clutch Learn Failure" або "Stroke Out of Range".
- Результат: Новий комплект зчеплення (вартістю 200-300$) стає металобрухтом, або потребує складного відновлення на пресі (resetting), що не завжди можливо.
Чому це критично для i-Shift?
Honda i-Shift не має педалі зчеплення, де водій міг би ногою компенсувати "тугий" вижим. Електричний актуатор має чітко прописані карти струмових навантажень. Якщо кошик встановлено з перекосом або "відстріленим" механізмом SAC, актуатор миттєво йде в захист по перевантаженню (Overcurrent), і машина не проходить процедуру ініціалізації точки схоплювання.
Висновок інженера
Заміна зчеплення на Honda Civic 5D або Jazz Robot — це не слюсарна, а інженерна операція. Використання оснастки типу LUK 400 0237 10 є обов'язковою вимогою технологічної карти виробника. Ігнорування фізики роботи механізму SAC є головною причиною міфів про "ненадійність" роботів Honda.
