Заміна зчеплення Easytronic (MTA): Інженерний розбір SAC, різниця маховиків 1.6/1.8 та процедура адаптації

Заміна зчеплення на роботизованій трансмісії Easytronic (MTA — Manual Transmission Automated) суттєво відрізняється від процедури на звичайній «механіці». Тут не можна покладатися на фізичні відчуття педалі, адже за вижим відповідає електромотор, який має суворо обмежені характеристики крутного моменту та струму.

SAC (Self-Adjusting Clutch) — це технологія самопідвідного зчеплення, яка є обов'язковим стандартом для Easytronic. Суть інженерного рішення полягає в стабілізації зусилля вижиму протягом усього терміну служби вузла.

Як це працює на фізичному рівні?

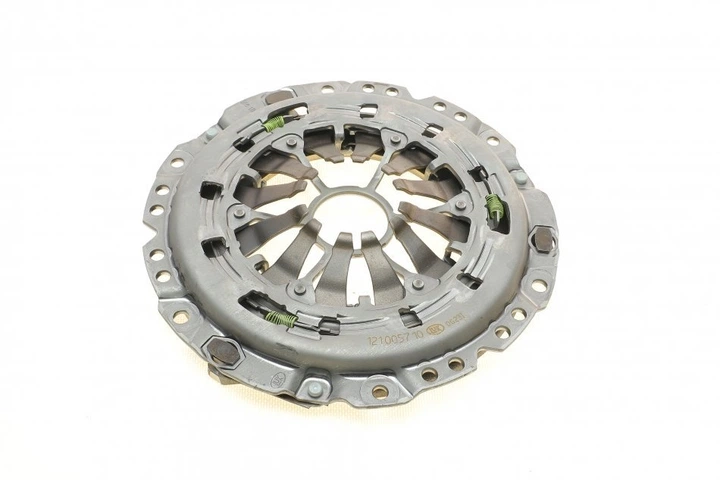

• В конструкцію корзини (натискного диска) інтегровано сенсорну діафрагмову пружину та клинове кільце з натягувачем.
• Коли фрикційна накладка веденого диска зношується (стає тоншою), діафрагма змінює свій кут.
• Механізм автоматично провертає регулювальне кільце, компенсуючи зазор між натискним диском і маховиком.
• Результат: Хід штока актуатора та зусилля, необхідне для вижиму, залишаються незмінними (константними), незалежно від пробігу.

Для блоку керування (TCM) це критично, оскільки він розрахований на певний діапазон навантаження. Якщо встановити звичайну корзину без SAC, зі зносом диска зусилля зросте, актуатор перегріється (помилка P1607/P1700), і система вийде в аварійний режим.

Проблема сумісності 1.6L та 1.8L (Z16XEP vs Z18XER)

Це найпоширеніша помилка при замовленні запчастин "на око". Візуально комплекти зчеплення для двигунів 1.6 та 1.8 літрів виглядають майже ідентично: схожий діаметр, однакова кількість шліців.

Проте, інженерна геометрія вузла відрізняється кардинально через різний виліт (offset) маховика.

• Маховик 1.6: Має іншу глибину посадкового місця.
• Маховик 1.8: Винесений на іншу відстань відносно площини стикування КПП та блоку двигуна.

Наслідки помилкового підбору:

1. Якщо поставити комплект від 1.6 на 1.8 (або навпаки), робоча поверхня корзини опиниться не в розрахунковій точці (Reference Point).

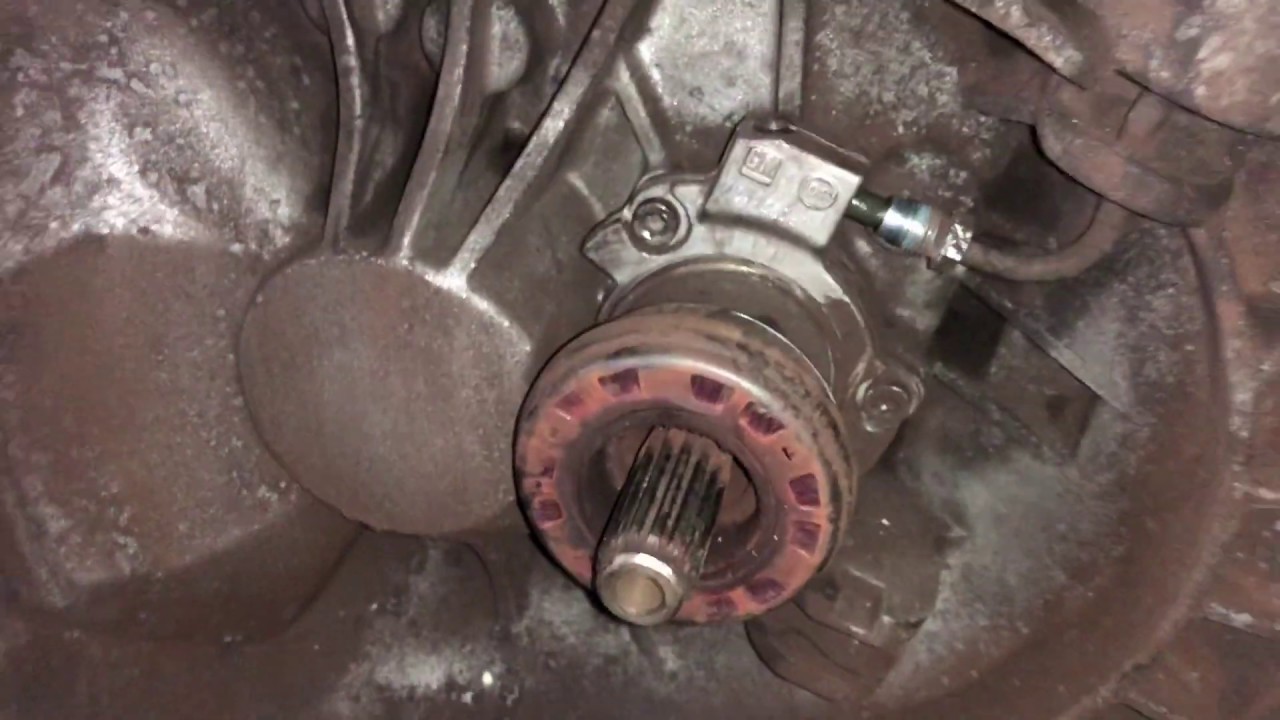

2. Гідравлічний вижимний підшипник (CSC) або не дістане до пелюсток корзини (недожим, неможливість включити передачу), або буде постійно затиснутий (пробуксовка, швидке згорання).
3. Адаптація точки схоплювання не пройде, оскільки блок керування побачить вихід параметрів за межі фізичних допусків.

Технологія монтажу (Pre-tensioning)

Встановлення самопідвідного зчеплення (SAC) вимагає суворого дотримання технологічної карти. Просте затягування болтів по колу призведе до перекосу діафрагмової пружини та порушення калібрування.

Правильний алгоритм встановлення:

1. Використання спеціального інструменту для SAC (так званий «павук» на 3 або 4 лапи).
2. Інструмент натискає на діафрагмову пружину корзини, імітуючи вижим, до моменту затягування болтів кріплення до маховика.
3. Це дозволяє корзині сісти на напрямні штифти маховика без напруги.
4. Болти затягуються з рекомендованим моментом (зазвичай 15-20 Нм, перевіряти по TIS) тільки коли корзина притиснута інструментом.

Якщо затягувати болти без попереднього стиснення пружини, зусилля болтів піде на стиснення механізму компенсації. Регулювальне кільце може перескочити в положення «зношений диск» на новому комплекті.

Ресурс та експлуатація

Ресурс зчеплення на Easytronic напряму залежить від режиму експлуатації, але завдяки системі SAC він зазвичай вищий, ніж на класичній механіці у недосвідченого водія, і складає в середньому 120 000 – 160 000 км.

Фактори, що вбивають нове зчеплення:

• Несправний (підклинюючий) головний циліндр зчеплення (в блоці GSA) — зчеплення не розмикається повністю.
• Їзда в режимі «повзучого трафіку» без переходу на нейтраль при тривалих зупинках (більше 10-15 сек).
• Помилка алгоритму адаптації (якщо після заміни не проведено навчання геометрії та точки схоплювання).

Висновок інженера

Заміна зчеплення на Easytronic — це точна механічна операція, що вимагає спецінструменту та глибокого розуміння роботи SAC-механізму. Економія на процедурі підбору по VIN-коду або монтаж «дідівським методом» без передднатягу гарантовано призведе до некоректної роботи робота, ривків та повторного демонтажу КПП.
