Заклинив робот Ford Fusion / Fiesta (Durashift EST): Ремонт штока та заміна втулки актуатора

Роботизована трансмісія Ford Durashift EST (Electronic Shift Transmission), побудована на базі надійної механіки IB5, встановлювалася на популярні моделі: Ford Fiesta mk5, Ford Fusion (Європа) та Mazda 2 (DY). Попри надійність самої "механіки", виконавчий механізм (блок актуаторів) має конструктивний прорахунок, який проявляється через 10-15 років експлуатації.

Симптоматика: Автомобіль раптово перестає заводитися (стартер не крутить), на приладовій панелі горить помилка трансмісії, або індикація передачі зависає в довільному положенні (наприклад, "1" або "R"), хоча важіль в "N".
Діагноз: Механічне заклинювання штока вибору/вмикання передач в алюмінієвому корпусі актуатора.

Анатомія вузла: Пара тертя "Сталь – Пластик – Алюміній"

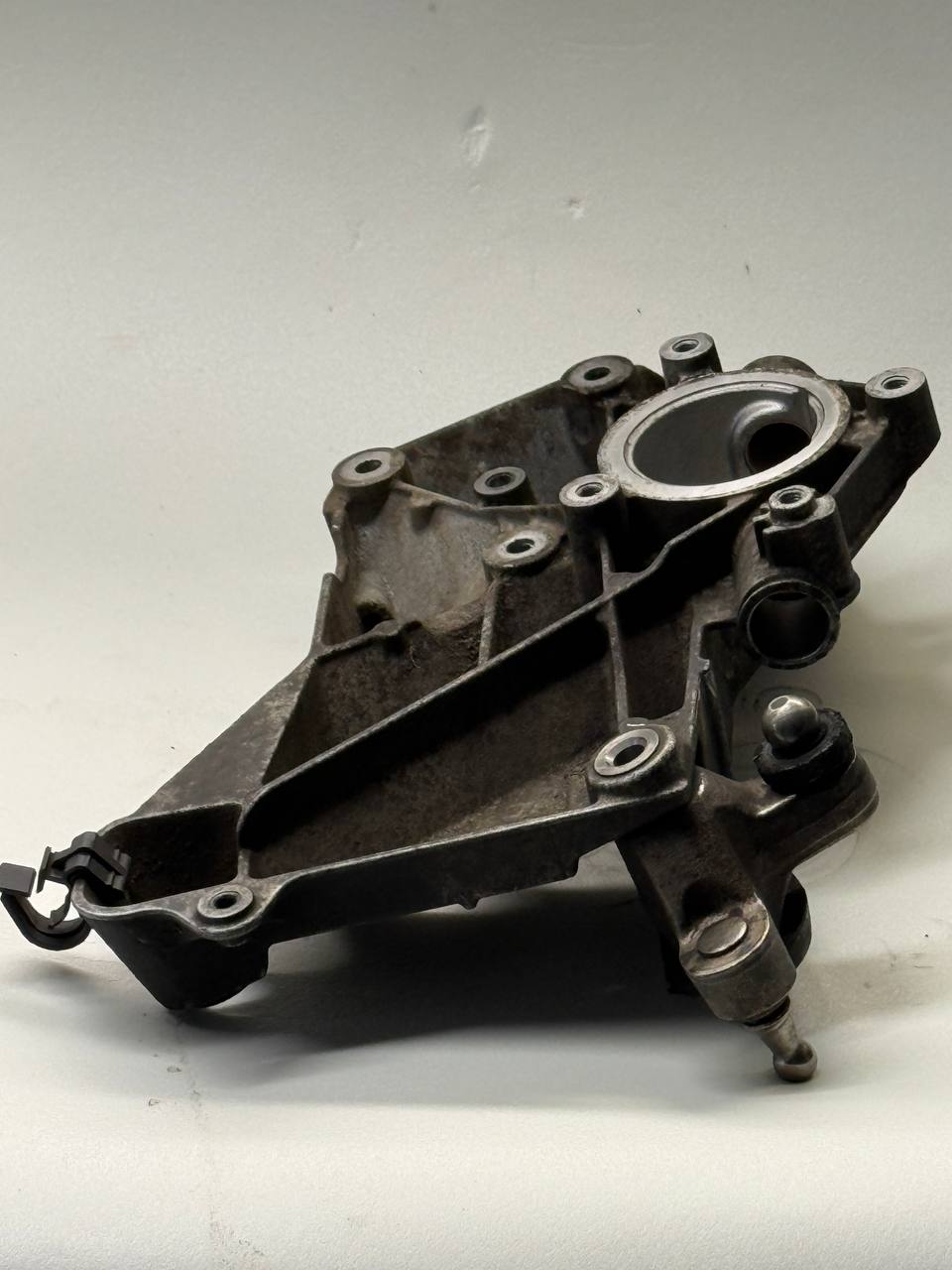

Блок керування перемиканням (Gearshift Actuator) містить два електродвигуни, які через черв'ячну передачу рухають штоки. Ці штоки (вали) відповідають за кінематику руху вилок у коробці.

Для забезпечення ковзання сталевого штока в алюмінієвому корпусі, інженери застосували направляючу втулку з технічного пластику (поліаміду).
Це рішення працює ідеально, поки змазка свіжа. Але з роками відбувається незворотний процес деградації.

Фізика заклинювання (Tribological Failure)

Вузол не є герметичним. Пил від щіток електромотора, продукти зносу пластикових шестерень та зовнішня волога потрапляють всередину.

1. Абразивний знос: Бруд потрапляє в зазор між сталевим штоком та пластиковою втулкою. Пластик починає "задиратися", його поверхня стає шорсткою.
2. Термічна деформація: Від перегріву (актуатор стоїть на гарячій КПП) пластикова втулка втрачає геометрію, стає овальною або звужується.
3. Корозія штока: На сталевому штоку з'являються мікро-раковини та іржа.
4. Клин: У певний момент (зазвичай у крайньому положенні) шорсткий шток "закушує" деформовану втулку. Сили електродвигуна не вистачає, щоб зірвати його з місця.

Результат: Робот фізично застряг на передачі. Оскільки блок керування (TCM) не бачить сигналу "Нейтраль", він блокує запуск двигуна заради безпеки.

Інженерний регламент відновлення

Ремонт цього вузла вимагає повної розборки та дефектовки. Заміна самого лише моторчика нічого не дасть.

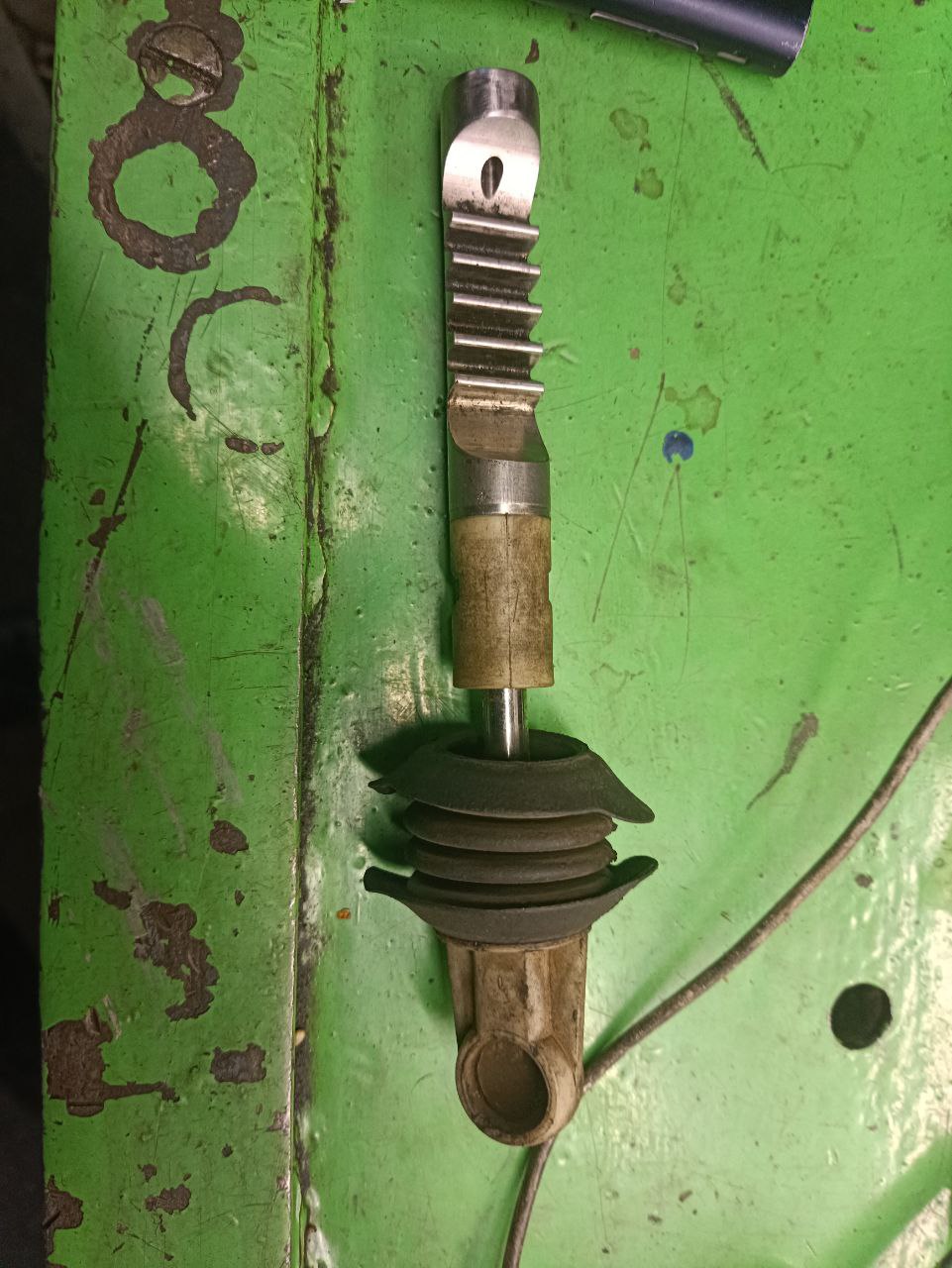

1. Робота зі штоком (Shaft Refurbishment)

Шток необхідно витягти.
— Якщо на ньому є глибока корозія або виробітка ("сходинка") — тільки заміна на новий.
— Якщо пошкодження поверхневі: проводиться шліфовка та полірування "в дзеркало". Будь-яка шорсткість працюватиме як напилок для нової втулки.

2. Заміна втулки (Bushing Replacement)

Стара пластикова втулка видаляється. На її місце запресовується нова.
Важливо: Використовувати втулки з правильного матеріалу (наприклад, капролон з графітовим наповненням або оригінальний ремкомплект), що має низький коефіцієнт тертя і термостабільність.

3. Змащування (Lubrication)

Критичний етап. Використання звичайного Літолу неприпустиме — він густішає на морозі, і робот знову "стане" взимку.
Ми використовуємо спеціальні синтетичні мастила для пар тертя "пластик-метал" (на основі силікону або полігліколю), які зберігають пластичність від -40°C до +140°C.

Обов'язкова адаптація (Gearbox Learning)

Після механічного ремонту геометрія вузла змінюється (зникають люфти, хід стає легшим). Блок керування (ASM) повинен заново вивчити крайні положення штоків.

Процедура адаптації сканером (VCM/Forscan) включає:
1. Навчання геометрії коробки (Gear Position Learning).
2. Навчання точки схоплювання зчеплення (Clutch Point Learning).

Висновок інженера

Заклинювання актуатора Durashift EST — це класична проблема старіння матеріалів. Пластикова втулка, яка мала служити "вічно", перетворюється на капкан для штока. Професійний ребілд (полірування штока + нова втулка + спецзмазка) повертає цьому роботу надійність автомата Калашникова ще на 100 тис. км пробігу.
