Ремонт робота Toyota MMT: Злам 13-го зуба, перекіс втулок та вплив зносу КПП

Власники автомобілів Toyota (Corolla, Auris, Yaris, Verso) з роботизованою трансмісією MMT (Multi-Mode Transmission) часто стикаються з критичною помилкою: коробка падає в «N», шестерня на табло блимає, або відбувається хаотичне перемикання (перескакування передач). Діагностика часто вказує на помилки P0900/P0909/P0920.

На фізичному рівні це означає руйнування секторної шестерні в самому блоці робота (Gear Selector Assembly). У професійному середовищі це відомо як «зрізання 13-го зуба». Це точка максимального механічного навантаження при позиціонуванні валу.

Механіка руйнування: Чому ламається зуб?

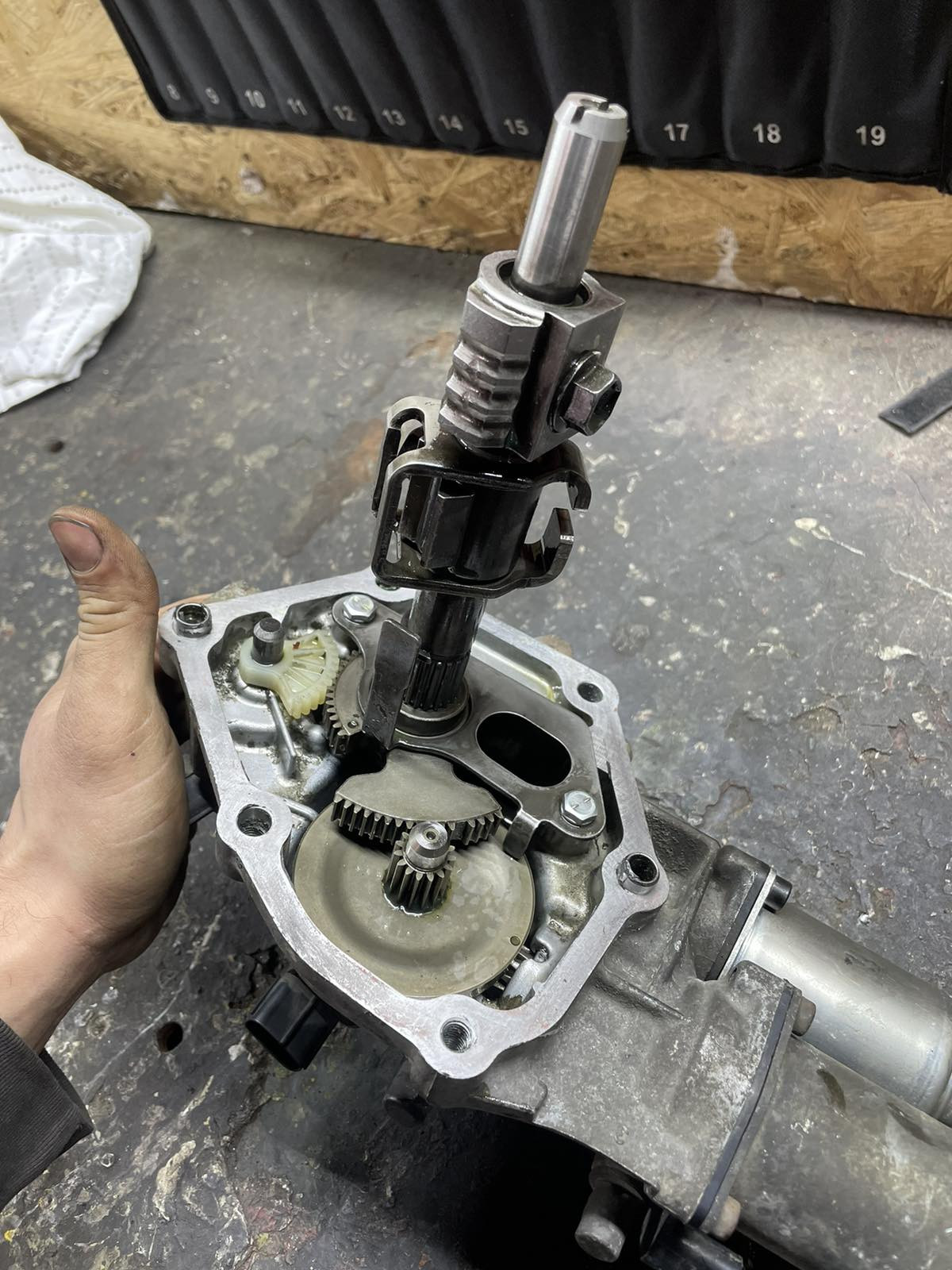

Робот (блок вибору) — це виконавчий механізм, який замінює руку водія. Електромотори через черв'ячну передачу обертають секторні шестерні, які штовхають шток вибору передач у КПП.

Зуб ламається не тому, що він слабкий, а тому що зусилля, необхідне для переміщення вилки в коробці, перевищує межу текучості металу шестерні. Коли робот намагається «вштовхнути» передачу, а коробка «впирається», вся енергія електромотора концентрується на одному зубі секторної шестерні. Відбувається втомний злам.

Симптоми:

• Якщо зуб виламаний повністю — робот не може увімкнути передачу (шток провалюється в порожнечу).
• Якщо зуб частково надламаний — відбувається «перескакування» позиції, робот губить орієнтацію і може спробувати увімкнути, наприклад, 3-тю замість 1-ї, або зависає між передачами.

Першопричина №1: Внутрішній стан механічної КПП

Робот — це лише дзеркало стану самої механіки. Шестерня в роботі не ламається на справній КПП. Основна причина перевантаження — це механічний опір всередині коробки:

1. Знос підшипників валів КПП: Коли опорні підшипники вторинного або первинного валу зношуються, вали отримують осьовий люфт та перекіс. Шестерні передач зміщуються, і муфта перемикання не може легко увійти в зачеплення. Робот змушений прикладати пікове зусилля, щоб подолати цей перекіс.
2. Знос синхронізаторів: Якщо блокуючі кільця «втомлені», вони не вирівнюють швидкості обертання валів достатньо швидко. Робот, діючи за програмним алгоритмом часу, вдаряє муфтою об шестерню. Ударна хвиля повертається назад у редуктор робота і б'є саме по секторній шестерні.

Першопричина №2: Виробітка направляючих втулок самого робота

Це конструктивна хвороба вузла. Вал, на якому сидить секторна шестерня, обертається в металокерамічних або сталевих втулках (підшипниках ковзання).

З часом у втулках з'являється еліпсність (виробітка). Це призводить до перекосу валу секторної шестерні.

• Нормальна робота: Черв'як електромотора контактує з зубом шестерні по всій площині (пляма контакту 100%).
• Робота з розбитими втулками: Через люфт валу черв'як починає тиснути лише на край зуба (пляма контакту 20-30%).

Тиск на одиницю площі зростає в рази. Метал не витримує точкового навантаження і зуб відламується під корінь.

Чому зварювання шестерні — це інженерний абсурд?

Часто «гаражні» майстри пропонують наварити відламаний зуб напівавтоматом і обточити напилком. Чому це неприпустимо:

1. Термовідпуск: Заводська шестерня загартована. Зварювання нагріває деталь, роблячи метал навколо шва м'яким («сирим»). Сусідні зуби почнуть деформуватися відразу ж.
2. Геометрія евольвенти: Відтворити мікронну точність профілю зуба вручну неможливо. Найменший горбик на зубі призведе до заклинювання черв'яка. Це миттєво спалить силові ключі (транзистори) в блоці керування TCU. Ремонт блоку коштує дорожче за механіку.
3. Ризик повного заклинювання: Шматок відвареного зуба може потрапити в механізм і заблокувати КПП на ходу.

Резюме

Зламаний 13-й зуб на шестерні робота — це сигнал SOS від вашої трансмісії. Це наслідок комплексної проблеми: зносу внутрішніх втулок робота та опору механіки КПП. Локальний ремонт ("підварити зуб") є тимчасовою ілюзією справності, яка може призвести до фатальної відмови електроніки. Тільки комплексне відновлення механіки гарантує подальшу безпроблемну експлуатацію.
