Помилка підбору на Toyota MMT: Чому зчеплення від "Механіки" не працює на "Роботі"?

На ринку запчастин існує велика спокуса: комплект зчеплення для звичайної механічної КПП (МКПП) коштує дешевше і майже завжди є в наявності, на відміну від специфічного комплекту для роботизованої трансмісії (MMT). Багато продавців та недосвідчених механіків запевняють: «Беріть від механіки, воно стає ідеально, діаметр той самий, шліци ті самі».

Це пастка. Так, фізично комплект дійсно прикрутиться до маховика. Але з інженерної точки зору, встановлення "механічного" комплекту на робота — це гарантована нерухомість автомобіля або аварійний режим роботи.

Геометрія корзини: Різний виліт пелюсток (Diaphragm Spring Offset)

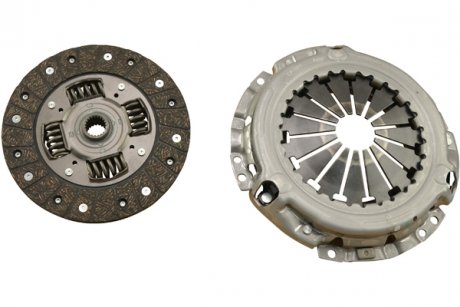

Головна відмінність між зчепленням для МКПП і MMT — це не розміри дисків, а профіль діафрагмової пружини корзини та висота її пелюсток у вільному стані.

Як це працює:

• МКПП: Розрахована на роботу з гідравлічним циліндром, підключеним до педалі. Хід педалі у водія великий, система має великий запас ходу для компенсації.
• Робот (MMT): Актуатор зчеплення має короткий, суворо лімітований робочий хід штока. Він не має "запасу".

Суть проблеми:
Комплект від механіки має інший кут нахилу та виліт пелюсток (часто вони «втоплені» глибше).
Коли актуатор робота висуває шток, щоб витиснути зчеплення, він проходить свій робочий діапазон і... не дістає до пелюсток або не може натиснути їх на достатню глибину.

Кінематика натискання (Clamp Load Characteristics)

Навіть якщо актуатор фізично дістане до пелюсток «механічної» корзини, виникає друга проблема — характеристика зусилля.

Корзина для робота спроектована так, щоб зусилля натискання було максимально лінійним і легким для електромотора. Корзина для механіки часто більш жорстка або має нелінійний графік опору («горб зусилля» в момент вижиму). Слабкий електромоторчик актуатора просто не може продавити таку пружину з необхідною швидкістю, перегрівається і виходить з ладу.

Що ставити? Оригінал vs Якісний аналог

З огляду на вищезазначене, експерименти з підбором "схожого" зчеплення неприпустимі. Є лише два шляхи вирішення:

1. Toyota Genuine (Оригінал) — Рекомендація №1

Це безальтернативний варіант для тих, хто хоче забути про проблему на наступні 150 тис. км.
Переваги:
— Ідеальна калібровка висоти пелюсток.
— Фрикційна накладка розроблена спеціально під програмні карти E-Prom блоку керування.
— 100% гарантія проходження ініціалізації з першого разу.

2. AISIN (Спеціалізована серія для MMT) — Допустимий мінімум

Компанія AISIN виробляє зчеплення і для конвеєра, і для ринку. Якщо бюджет обмежений, можна ставити комплект AISIN, але суворо за каталогом для роботизованої КПП.

Важливо: Не плутайте AISIN для механіки (який дешевший) і AISIN для робота. Це різні запчастини! Спеціалізований комплект AISIN MMT повторює геометрію оригіналу і працюватиме коректно, хоча ресурс фрикційних накладок може бути трохи меншим за оригінал.
