Помилка P0810 у роботі Honda Civic i-SHIFT: чому ремонт актуатора не працює без заміни зчеплення (і навпаки)

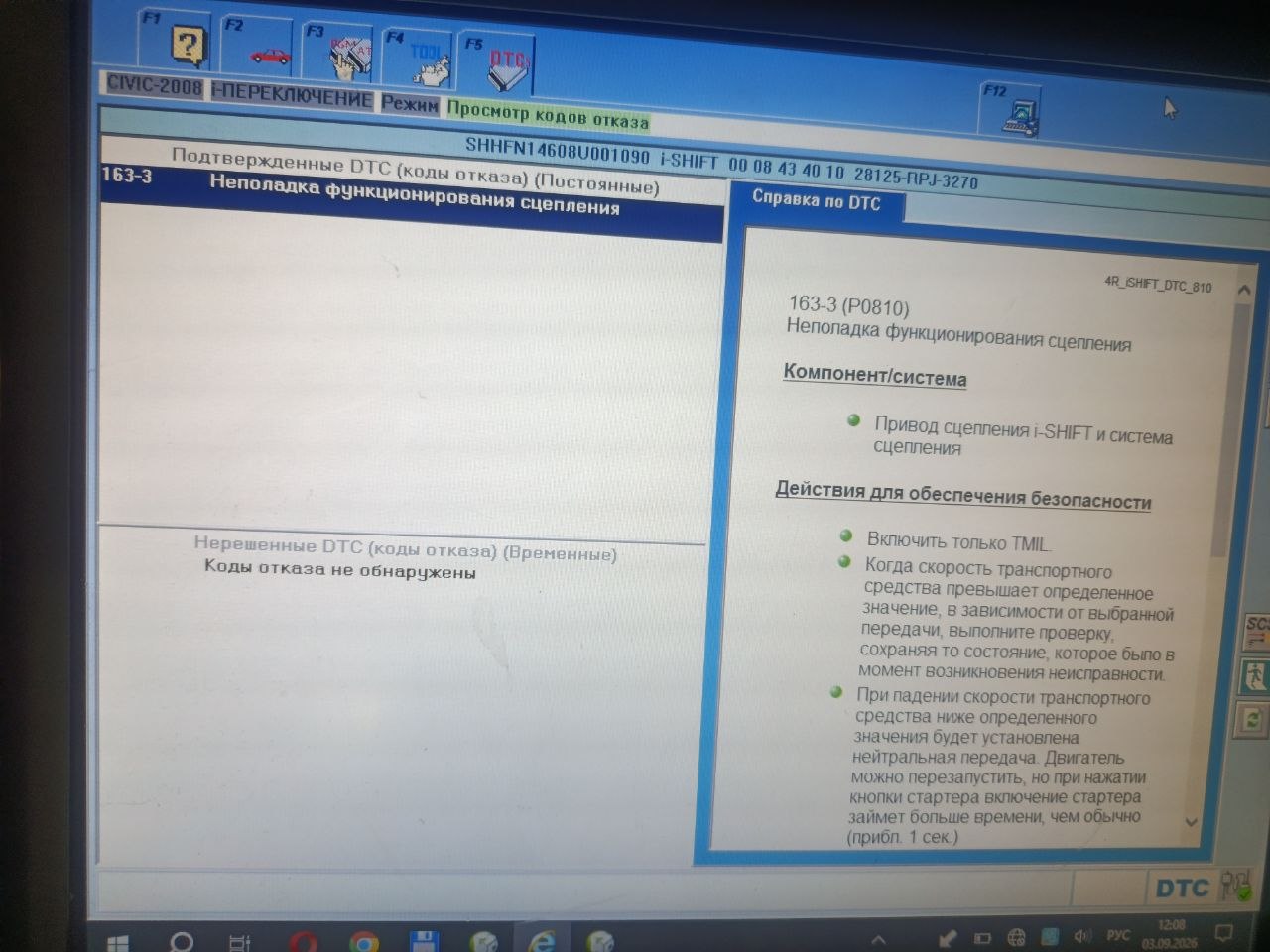

Власники Honda Civic 5D / 3D з роботизованою коробкою i-SHIFT нерідко стикаються з раптовою появою шестерні на панелі приладів, переходом коробки в аварійний режим (нейтраль «N») та відмовою запускати двигун. Комп'ютерна діагностика дилерським сканером Honda HDS у таких випадках практично завжди видає критичний код: 163-3 (DTC P0810) — Неполадка функціонування зчеплення (Clutch Position Control Error).

Два джерела однієї проблеми: Актуатор vs Зчеплення

Помилка P0810 фіксується блоком TCM, коли фактичне положення штока вижиму не збігається з розрахунковим за заданий час, або коли струм електромотора перевищує граничний ліміт. Це відбувається з двох рівноцінних причин:

1. Проблема на стороні актуатора i-SHIFT (Електроніка та Гідравліка)

Актуатор вижиму зчеплення — це складний мехатронний вузол, у якому з часом накопичується критичний знос компонентів:

• Знос графітових щіток та колектора ротора: Щітковий пил забиває ламелі колектора, мотору не вистачає потужності подолати тиск пружин кошика, струм різко зростає.
• Підклинювання механічної частини: Знос черв'ячної передачі, штока та опорних підшипників викликає фізичний заклинювання.
• Витік та деградація гідравліки: Манжети головного циліндра зчеплення (ГЦЗ) зношуються, рідина DOT 4 втрачає властивості або завоздушує систему.
• Перегрів плати TCM: Через постійне підвищене навантаження від підклинюючого мотора перегріваються ключі керування на платі.

2. Проблема на стороні самого зчеплення (Кошик SAC та Диск)

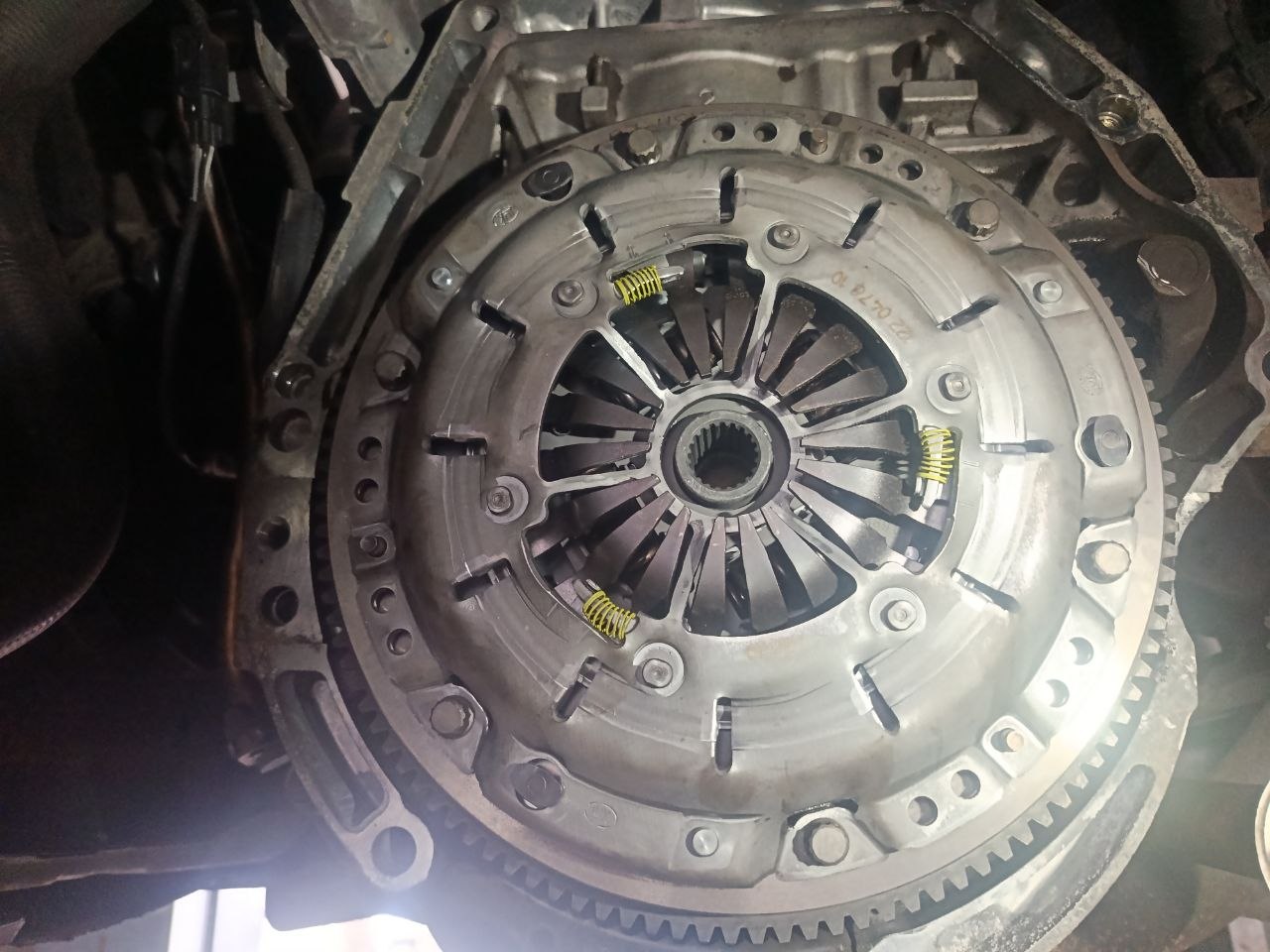

На автомобілях з i-SHIFT встановлюється комплект зчеплення з механізмом самопідведення LuK SAC (Self-Adjusting Clutch). На фото чітко видно регулювальні жовті пружини механізму автокомпенсації:

• Вичерпання запасу автопідведення: Коли фрикційні накладки диска зношуються, кошик SAC зводить свої пружини до максимального упору.
• Зміна геометрії пелюсток: Пелюстки діафрагмової пружини кошика змінюють кут нахилу, і зусилля, необхідне для вижиму, зростає у 2-3 рази.
• Наслідок: Навіть повністю справний або щойно відремонтований електромотор актуатора не може продавити «дубовий» кошик. TCM фіксує перевантаження по струму і вибиває аварію P0810.

Правильний протокол усунення помилки P0810 (Axonix Protocol)

1. Комплексна дефектовка: Зчитування параметрів струму мотора та положення штока через діагностику HDS у реальному часі.

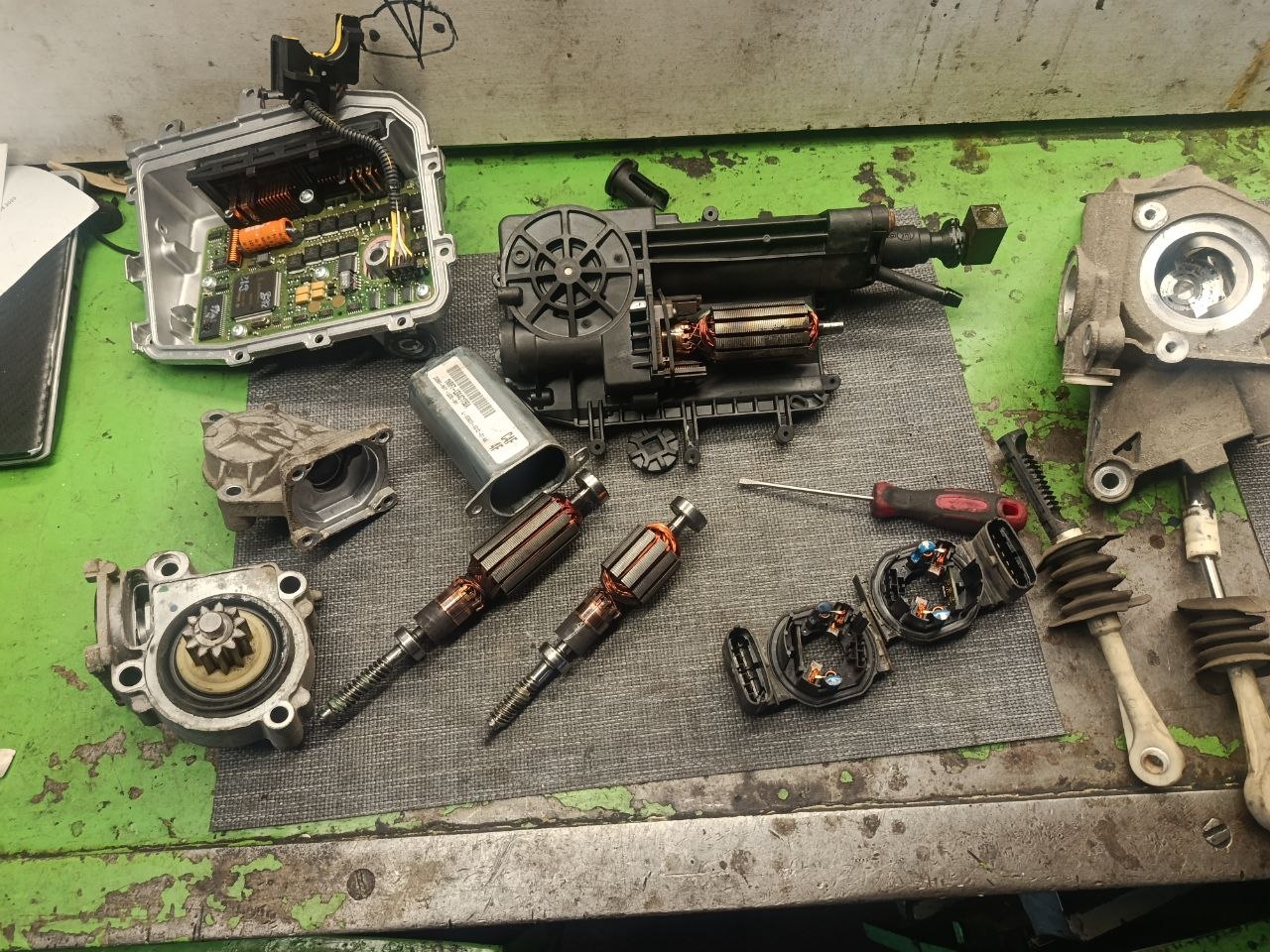

2. Зняття та повний ребілд актуатора:
   • Заміна щіткового вузла (використання правильних мідно-графітових щіток з низьким питомим опором).
   • Проточка/чистка або заміна якоря (ротора) та підшипників.
   • Ревізія гідравлічної частини, заміна сальників і манжет ГЦЗ.
   • Діагностика електронної плати на наявність мікротріщин та слідів перегріву.
3. Ревізія або заміна комплекту зчеплення:
   • Перевірка стану кошика SAC (чи не зведені пружини в максимум).
   • Обов'язкова заміна комплекту (диск + кошик SAC + вижимний підшипник), якщо залишковий ресурс диска менше 40%.
   • Увага: Монтаж нового або б/у кошика SAC повинен виконуватися виключно за допомогою спецпристосування для зведення SAC, інакше механізм взведеться завчасно під час затяжки болтів.
4. Заправка та вакуумна прокачка контуру: Використання свіжої гальмівної рідини DOT 4 / DOT 5.1 для видалення найдрібніших бульбашок повітря.
5. Триетапне калібрування сканером:
   1. Прокачка гідравліки через ПЗ (Bleeding).
   2. Навчання крайніх положень зчеплення та геометрії перемикання передач.
   3. Динамічне навчання точки схоплювання (Touchpoint) на прогрітій трансмісії під час тестової поїздки.

Ключові інженерні рекомендації для клієнтів

• Не обмежуйтесь «напівзаходами»: Якщо при пробігу понад 120-150 тис. км згоріли щітки актуатора — зчеплення вже на підході. Відремонтувавши тільки мотор, ви ризикуєте спалити його знову через надмірне зусилля на вижим.
• Регламент рідини: Заміна рідини в гідроприводі актуатора i-SHIFT повинна проводитися не рідше ніж раз на 30 000 – 40 000 км або раз на 2 роки.
• Адаптація — це калібрування, а не ремонт: Запуск навчання на автомобілі з механічним зносом кошика чи підклинюючим штоком призведе лише до мертвого зависання коробки в аварії.

Висновок

Роботизована коробка Honda i-SHIFT — надійний агрегат, але він не прощає поверхневого обслуговування. Усунення коду P0810 (163-3) вимагає синхронного підходу: відновлення до заводських параметрів електричної та гідравлічної частини актуатора разом із встановленням правильно зведеного комплекту зчеплення SAC.
