Діагностика робота Marelli CFC328 Fiat / Lancia: чому параметри сканера вводять в оману та звідки береться помилка «Хід зчеплення недостатній»

Роботизована трансмісія Dualogic / Selespeed (Magneti Marelli CFC328), якою оснащуються Fiat 500, Grande Punto, Panda та Lancia Ypsilon, нерідко вводить у глухий кут під час комп'ютерної діагностики. Електронний блок керування (TCM) не має прямого датчика товщини накладки веденого диска — усі висновки про стан вузла він робить виключно на основі лінійного датчика положення штока актуатора та закладених алгоритмів самонавчання.

У результаті під час перевірки в MultiECUScan діагност бачить начебто безпечні цифри, але коробка передач працює некоректно, а спроба провести фінальну адаптацію завершується аварійною зупинкою процедури.

Ілюзія «живих» параметрів у діагностиці

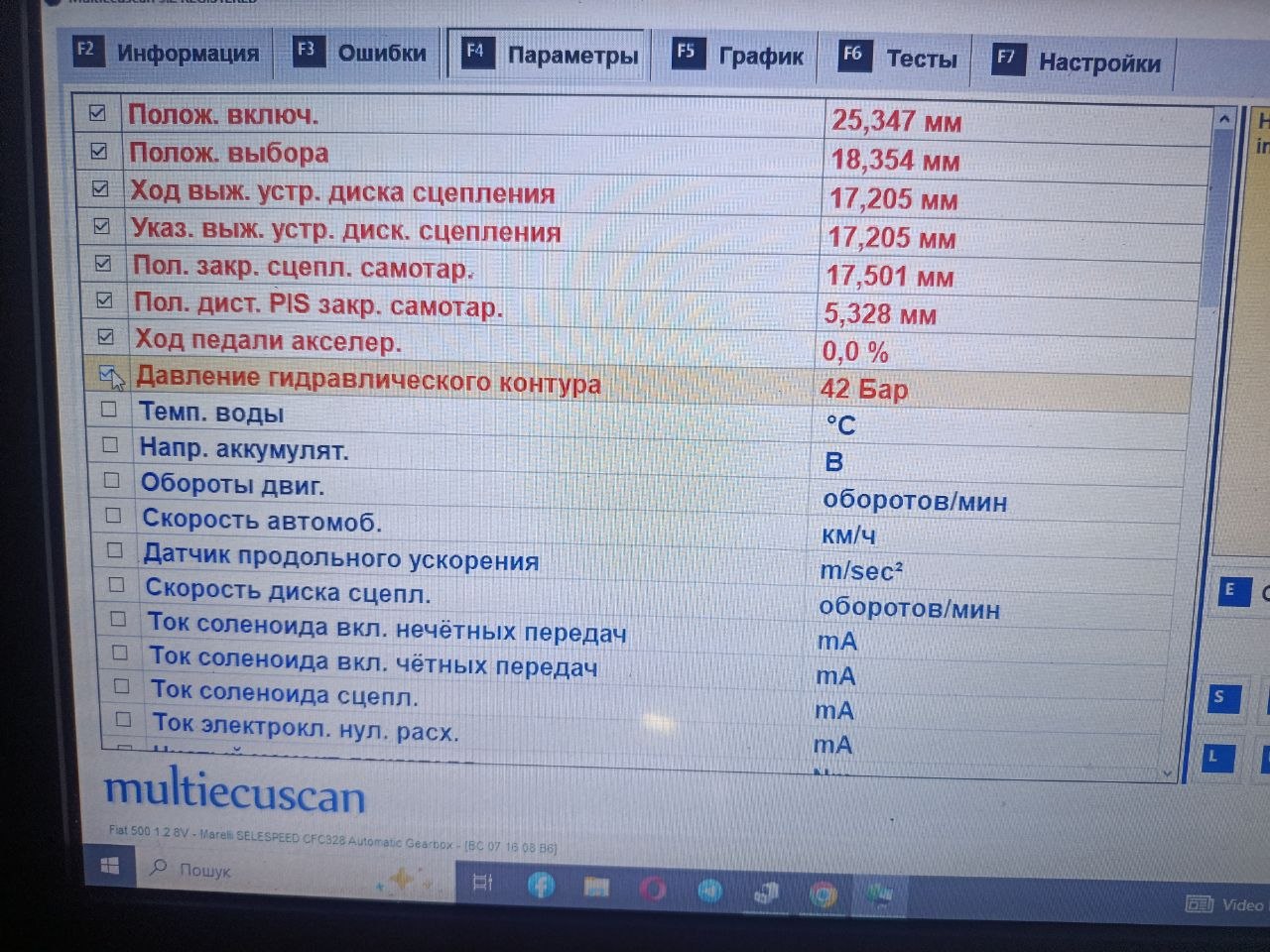

Під час підключення діагностичного обладнання блок трансмісії транслює останні збережені значення адаптації, які виглядають цілком робочими:

• Хід вижимного пристрою диска зчеплення: 17,205 мм (поточне положення).
• Задане положення вижимного пристрою: 17,205 мм (повна відповідність заданого і фактичного значення).
• Положення закритого зчеплення (самотарування): 17,501 мм.
• Дистанція точки PIS (самотарування): 5,328 мм.
• Тиск у гідравлічному контурі: 42 Бар (насос та гідроакумулятор справні).

Така картина створює помилкове враження, що механіка зчеплення ще жива, а збої викликані збоєм софту чи проводки. Проте це лише математична модель — датчик вимірює переміщення штока всередині гідроциліндра, але не фіксує геометричну деформацію деталей зчеплення.

Чому виникає помилка: «Хід зчеплення недостатній»?

Під час виконання спецпроцедури Production/Service final calibration (Сервісне калібрування) блок TCM проводить стрес-тест — примусово витискає зчеплення на максимальну глибину, щоб перевірити гарантований зазор для розмикання дисків.

Алгоритм збою:

1. Блок керування подає максимальний тиск через клапан зчеплення у робочий циліндр.
2. Через механічне зношення деталей шток актуатора впирається у свій граничний фізичний упор раніше, ніж досягається розрахункова глибина вижиму.
3. TCM розуміє, що діапазону для безпечного перемикання передач більше не залишилося, перериває процес та фіксує помилку дефіциту ходу.

Фізична реальність: що показав демонтаж вузла

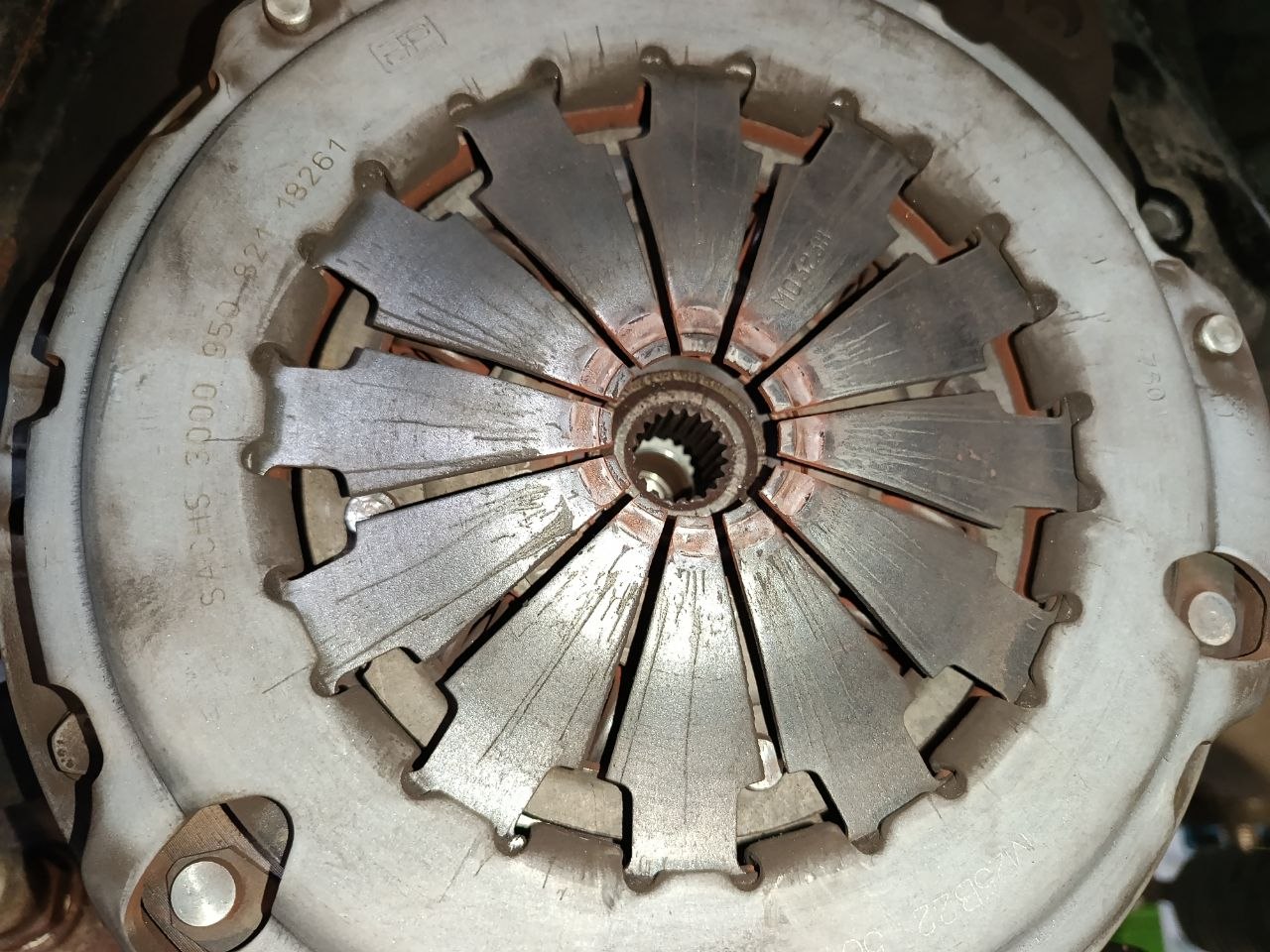

Огляд знятої корзини Sachs наочно демонструє причину зупинки адаптації:

• Глибока виробітка на пелюстках діафрагмової пружини: Вижимний підшипник протер метал у зоні контакту майже наскрізь, утворивши паразитний люфт у кілька міліметрів.
• Просідання конусності корзини: Через перегрів та втому металу пелюстки змістилися вглиб. Більша частина ходу гідравлічного штока витрачається на те, щоб просто вибрати утворений зазор.
• Критичне стирання накладок диска: Зі зменшенням товщини фрикційного шару корзина зміщується, виштовхуючи робочий діапазон гідравліки за межі допустимих адаптаційних вікон.

Регламент правильного ремонту трансмісії CFC328

1. Механічна частина: Повна заміна комплекту зчеплення (диск + корзина), обов'язкова заміна вижимного підшипника та перевірка направляючої втулки.
2. Діагностика гідравліки: Перевірка залишкового об'єму гідроакумулятора (груші) та заміна спеціалізованої рідини (Tutela CS Speed).
3. Базове виставлення: Перевірка правильного монтажного положення штока актуатора.
4. Прокачування гідроприводу: Програмне видалення повітря з контуру зчеплення (Clutch Bleed).
5. Адаптація: Успішне завершення сервісного калібрування геометрії та калібрування точки дотику (PIS) під час пробної поїздки.

Інженерний висновок Axonix

Цифри в діагностичній програмі демонструють лише те, що намагається розрахувати електронний блок. Якщо під час запуску адаптації в MultiECUScan ви отримуєте помилку «Хід зчеплення недостатній» при тиску понад 40 Бар — не намагайтеся вирішити проблему програмними скиданнями.

Це безапеляційний сигнал: зчеплення вичерпало свій фізичний ресурс і потребує негайної заміни комплекту.
