Вплив модуля ABS на логіку роботи Easytronic: чому несправність колісних датчиків паралізує трансмісію

Для коректної роботи роботизованої КПП Easytronic (MTA) блок керування трансмісією (TCM) має постійно отримувати дані про швидкість автомобіля. Проте в конструкції самої коробки передач не передбачено датчика вихідної швидкості. Ці дані система отримує виключно через CAN-шину від модуля ABS.

Інженери Axonix підготували технічний розбір того, як дефекти гальмівної системи стають причиною аварійного режиму роботизованої трансмісії.

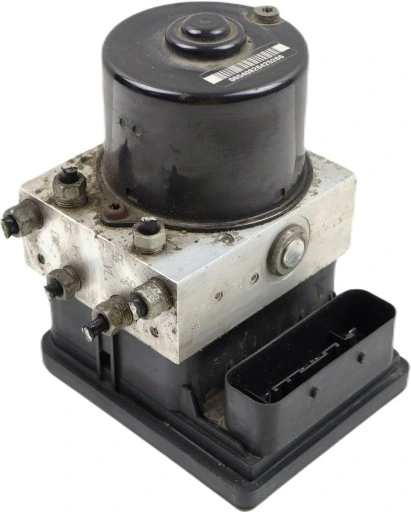

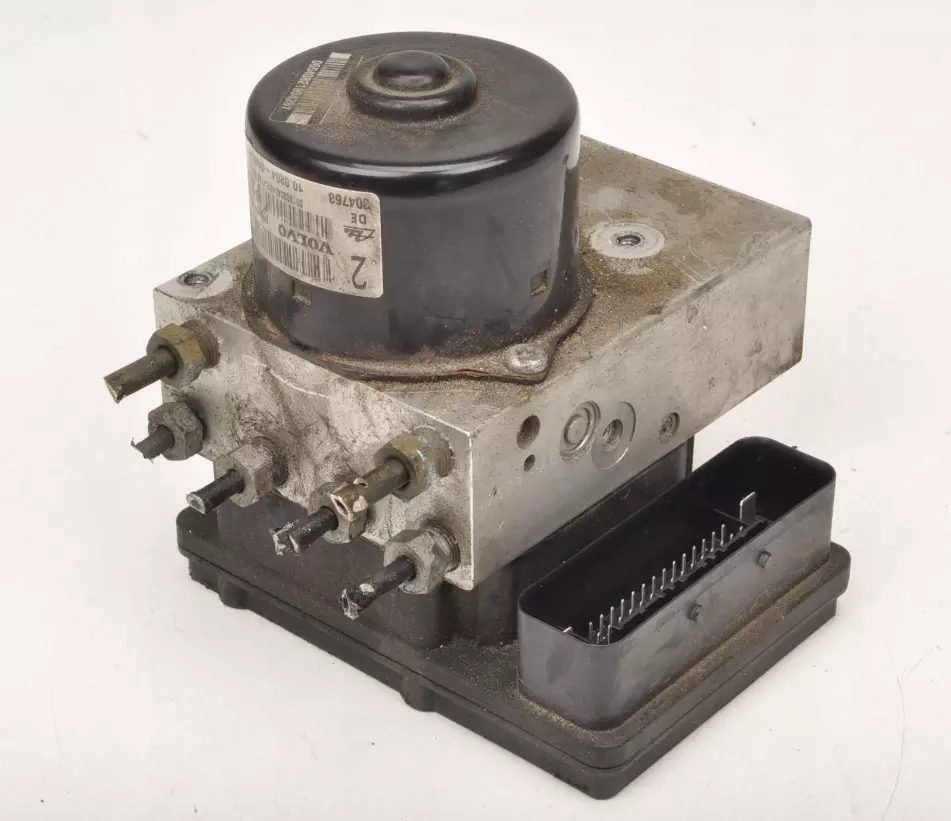

1. ABS як основне джерело вхідних даних

Блок керування Easytronic оперує трьома основними параметрами швидкості для прийняття рішень:

• Оберти колінчастого вала: передаються від ECU двигуна.
• Оберти первинного вала КПП: зчитуються власним датчиком актуатора.
• Швидкість вихідного вала (швидкість авто): транслюється блоком ABS на основі даних з колісних датчиків.

2. Типові помилки: P1722 та P1723

Ці коди несправностей прямо вказують на проблему зі швидкістю автомобіля:

• P1722 (Wheel Speed Signal): Дані від ABS некоректні або переривчасті.
• P1723 (Gear Ratio Contact): Неспівпадіння обертів валів і швидкості коліс (система підозрює буксування зчеплення або некоректну роботу ABS).

Навіть якщо один з чотирьох колісних датчиків видає "шум" (через тріщину на магнітному кільці маточини або зношений підшипник), Easytronic може почати поводитися непередбачувано: затягувати перемикання, переходити в аварійний режим (літера "F") або відмовлятися вмикати передачі вище другої.

3. Вплив ESP та Traction Control на зчеплення

Модуль ABS/ESP виконує активну роль під час перемикання передач. Коли ви натискаєте педаль газу на слизькій поверхні, блок ESP виявляє пробуксовку коліс і через CAN-шину подає команду трансмісії:

1. Обмежити передачу крутного моменту.
2. Розімкнути або "притримати" зчеплення (Clutch Slip Control).
3. Заборонити перемикання на понижену передачу, щоб уникнути заносу.

Якщо зв'язок з ABS порушений, логіка перемикань стає жорсткою (ударною), оскільки TCM не може точно розрахувати момент зімкнення дисків з урахуванням дорожніх умов.

4. Діагностика: Чому не можна дивитися тільки в TCM?

При ремонті Easytronic фахівці Axonix проводять комплексне сканування всієї CAN-мережі. Помилки в пам'яті коробки передач часто є лише наслідком проблем у суміжних блоках.

Алгоритм перевірки при скаргах на роботу КПП:

• Перевірка осцилограми колісних датчиків у динаміці (пошук пропусків сигналу).
• Аналіз навантаження на CAN-шину (пошук "шумів" від несправних модулів).
• Перевірка цілісності проводки від датчиків ABS до колісних арок.

Висновок інженера

Easytronic — це не автономний агрегат, а частина складної екосистеми. Надійна робота роботизованої коробки неможлива без справного модуля ABS та чистого сигналу зі всіх колісних датчиків. Перш ніж приговорювати актуатор або комплект зчеплення, необхідно переконатися в абсолютній прозорості даних швидкості, що надходять від гальмівної системи.
