Toyota MMT / Free-Tronic: Інфільтрація мастила в актуатор. Розбір помилок P0900, P0909 та P0810

Роботизовані трансмісії Toyota MMT (Multi-Mode Transmission) та старіші системи Free-Tronic базуються на електромеханічному принципі. На відміну від гідравлічних систем, де зусилля передається рідиною, тут за перемикання передач відповідають два потужних електромотори постійного струму:

• Motor 1 (Select): Відповідає за вибір лінії передач (ліворуч-праворуч).
• Motor 2 (Shift): Відповідає безпосередньо за вмикання передачі (вперед-назад).

Критичним вразливим місцем цієї конструкції є відсутність герметичного розмежування між "сухою" зоною електродвигуна та "мокрою" зоною механічного редуктора КПП.

Фізика несправності: Прорив бар'єру

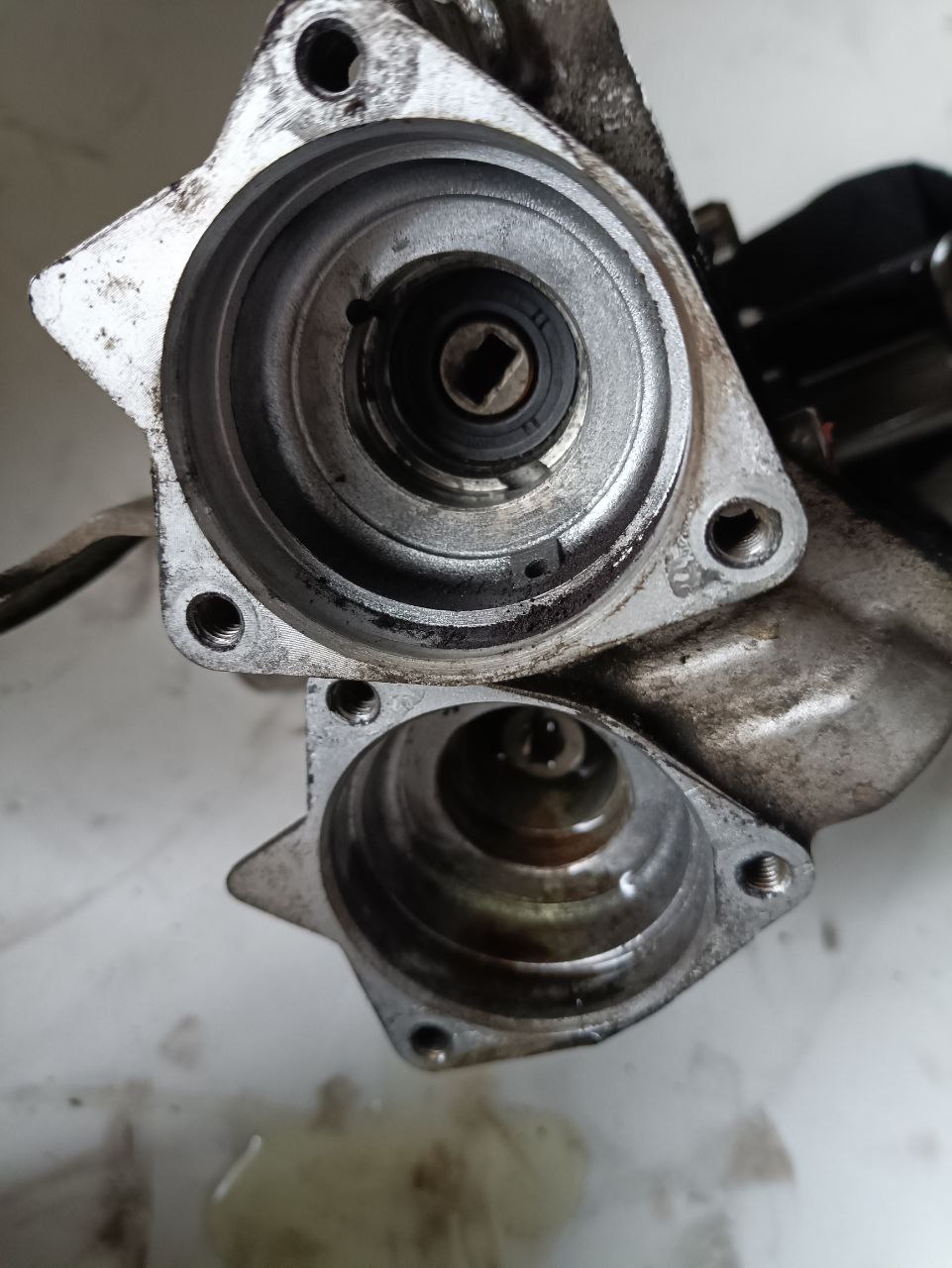

Вал ротора електромотора проходить безпосередньо в корпус коробки передач через гумово-металевий сальник (Radial Shaft Seal). З часом, під дією температурних циклів та агресивного середовища трансмісійного мастила, еластичність сальника втрачається.

Механізм відмови:

1. Мастило під тиском просочується крізь зношений сальник всередину корпусу електромотора.
2. Рідина змішується з графітовим пилом (продуктом природного зносу щіток).
3. Утворюється струмопровідна паста (sludge), яка забиває ламелі колектора.

Коди несправностей (DTC) та реакція ЕБУ

Електронний блок управління (TCM) контролює роботу моторів через ШІМ-сигнал (PWM) та моніторинг споживаного струму. Коли мастило потрапляє на колектор, блок фіксує аномалії:

• Підвищений опір: Через емульсію контакт щіток з колектором погіршується.
• Коротке замикання: Графітова паста замикає сусідні ламелі, викликаючи стрибки струму.
• Сповільнена реакція: В'язке мастило створює гідродинамічний опір обертанню ротора.

Характерні помилки (Toyota Techstream):

• P0900 (Clutch Actuator Circuit / Open): Часто вказує на обрив або критичне забруднення ланцюга мотора вибору.
• P0909 (Gate Select Control Error): Система не може позиціонувати селектор у заданих координатах (механічний опір або проковзування мотора).
• P0920 (Gear Shift Forward Actuator Circuit / Open): Проблема з ланцюгом мотора вмикання передач.
• P0919 (Gear Shift Position Control Error): Помилка позиціонування під час спроби увімкнути передачу.
• P0810 (Clutch Position Control Error): Хоча це помилка зчеплення, вона часто супроводжує проблему актуатора через загальний збій логіки управління ("system confusion").

Чому це вбиває електромотор?

Блок управління намагається компенсувати некоректну роботу мотора, підвищуючи напругу та силу струму (Duty Cycle). Це запускає ланцюгову реакцію:

1. Перегрів щіткового вузла.
2. Прискорене вигорання мідних ламелей колектора.
3. Розплавлення пластикового тримача щіток.
4. Повна деструкція вузла.

Алгоритм відновлення вузла

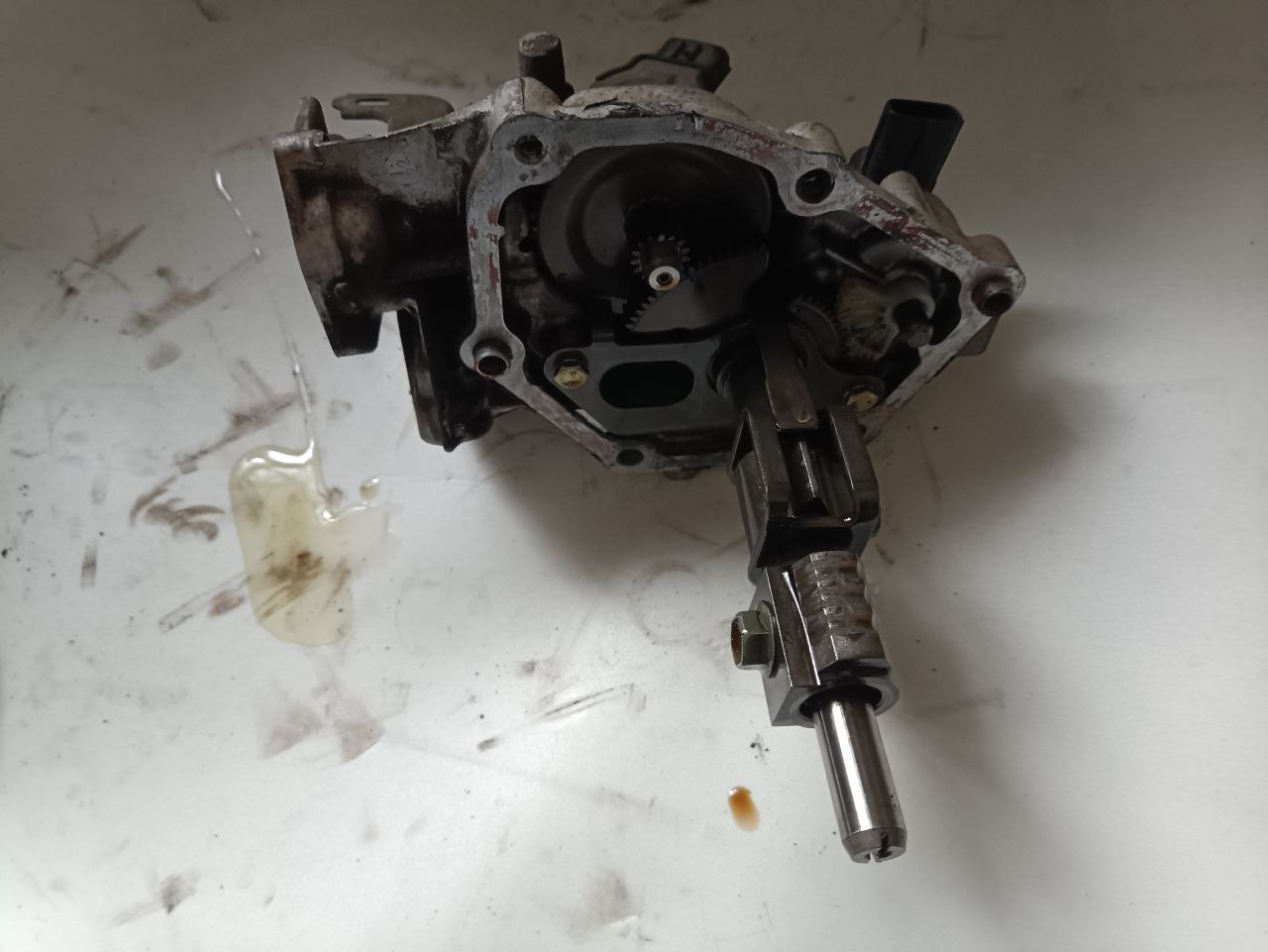

1. Демонтаж актуатора вибору/перемикання передач.

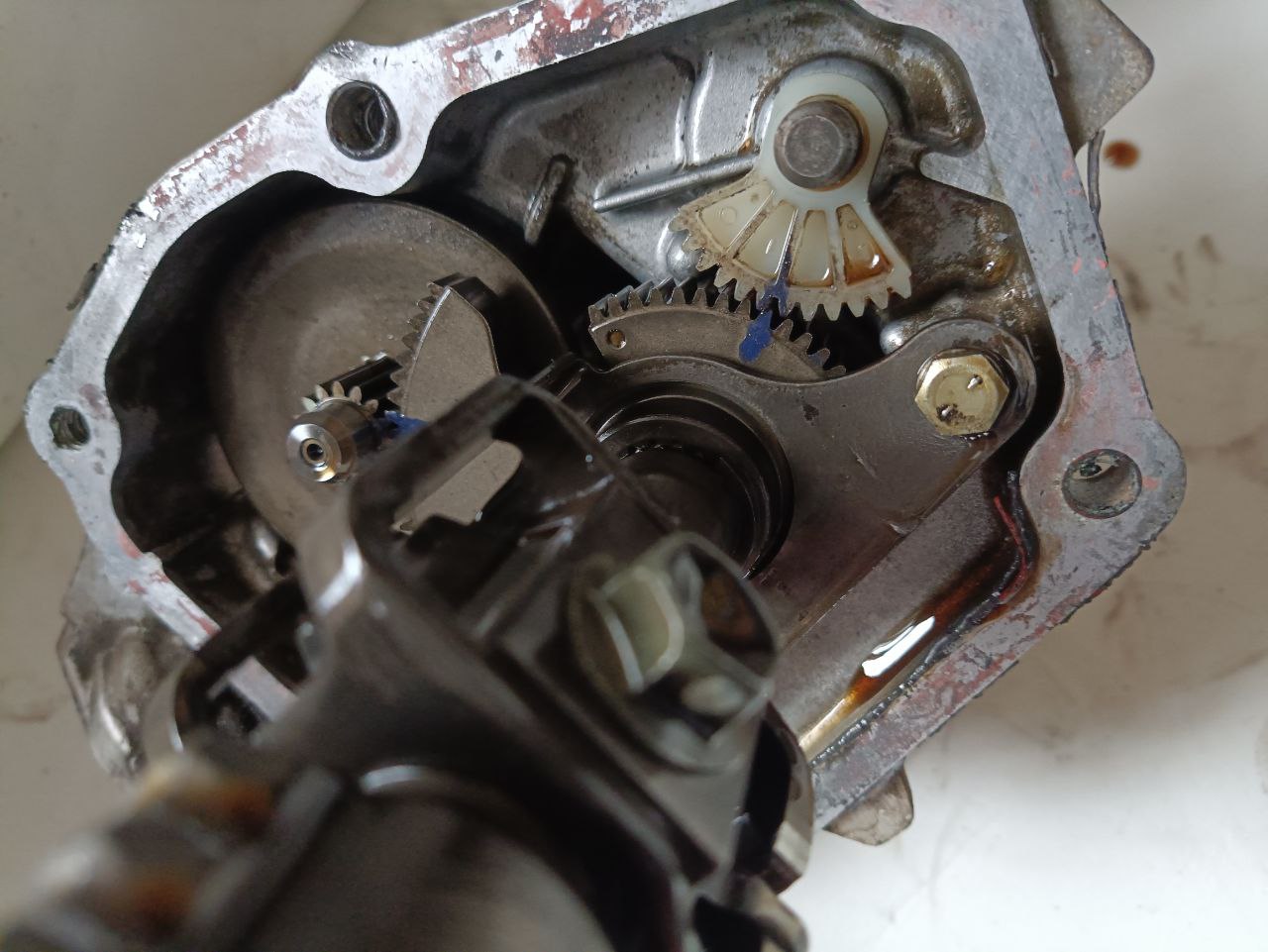

2. Повна розборка та дефектовка механічної частини (перевірка люфтів зубчастих секторів).
3. Випресовка старого сальника та встановлення нового (NQK/Corteco відповідного типорозміру).
4. Заміна або відновлення електромоторів (проточка колектора, заміна щіток на мідно-графітові низького опору).
5. Ініціалізація (Initialization): Програмна процедура, під час якої ЕБУ заново "вивчає" струмові характеристики відновлених моторів та геометричні межі перемикання.

Висновок інженера

Проблема потрапляння трансмісійного масла в електромотори MMT — це конструктивний прорахунок ресурсу ущільнювачів. Ігнорування перших симптомів (затримок перемикання, ударів) призводить до вигорання драйверів управління в самому блоці TCM, що здорожчує ремонт у декілька разів.
