Несправності гідроциліндра зчеплення Audi A2 DS085: Ремонт актуатора, датчик G162 та регулювання троса

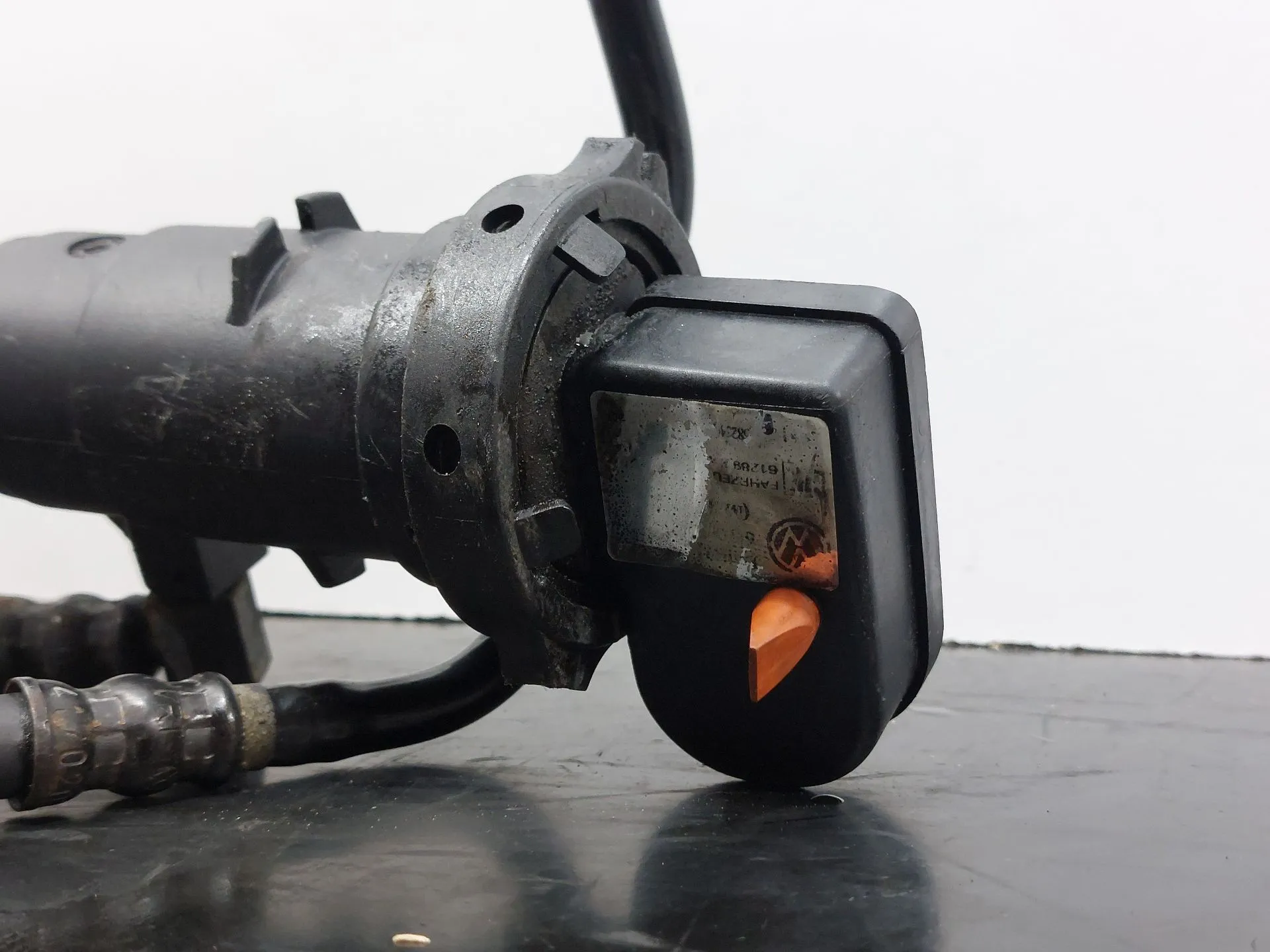

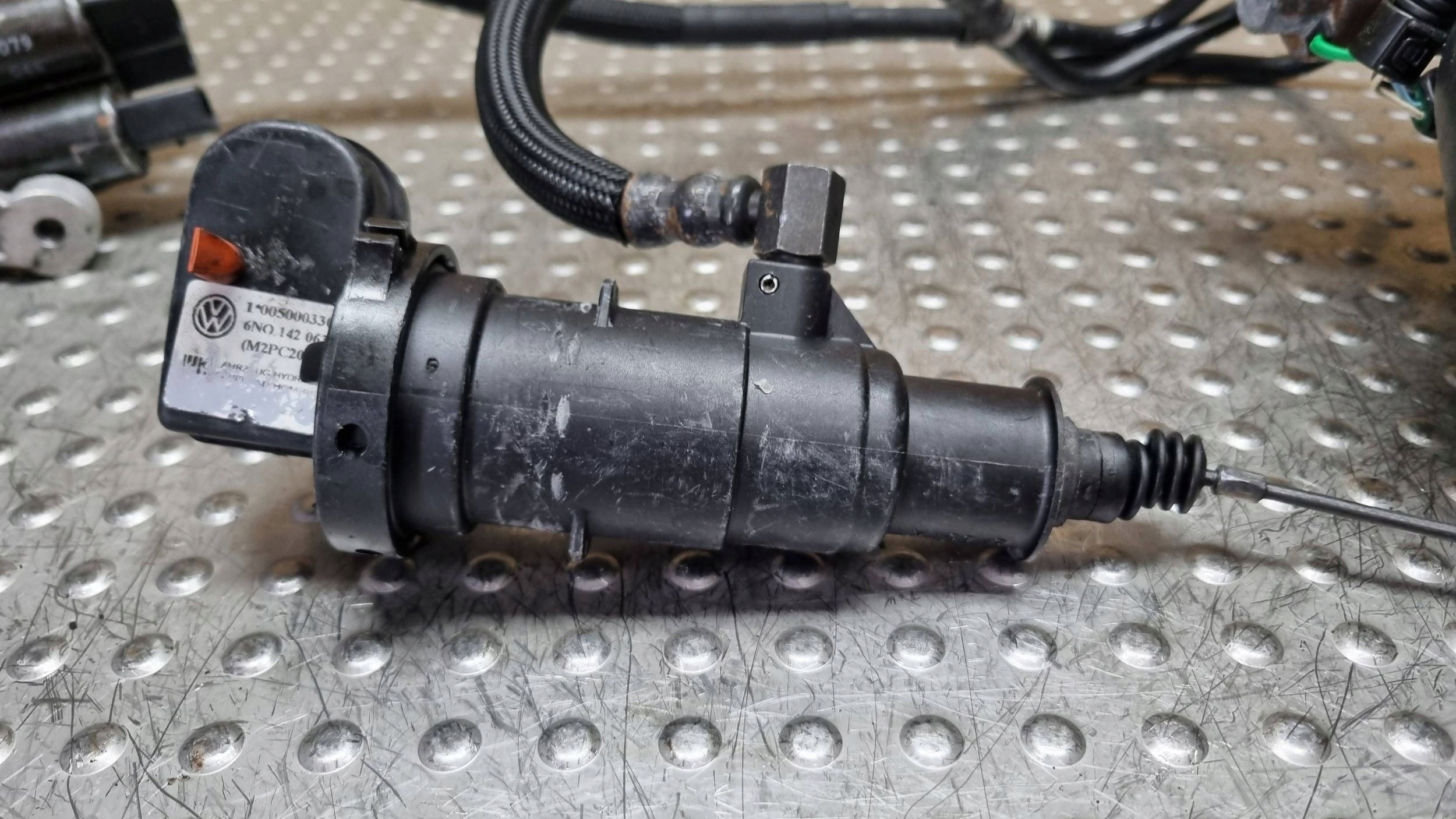

Роботизована трансмісія DS085 (085 ASG), що встановлювалася на легендарну Audi A2 1.2 TDI, є унікальною інженерною конструкцією, де механічна частина поєднана з розгалуженою гідравлічною системою керування. Ключовою ланкою в цій системі є робочий гідроциліндр актуатора зчеплення.

На відміну від сучасних систем, де актуатор є цілісним електронним модулем, у DS085 він виконує роль «перехідника» між гідравлічним тиском та механічним вижимом через трос. Саме цей вузол є найслабшим місцем системи через поєднання гідравлічних, електричних та механічних факторів зносу.

Тріада несправностей актуатора DS085

Інженери виділяють три основні дефекти, які призводять до некоректної роботи зчеплення:

1. Деградація резистивного шару датчика G162

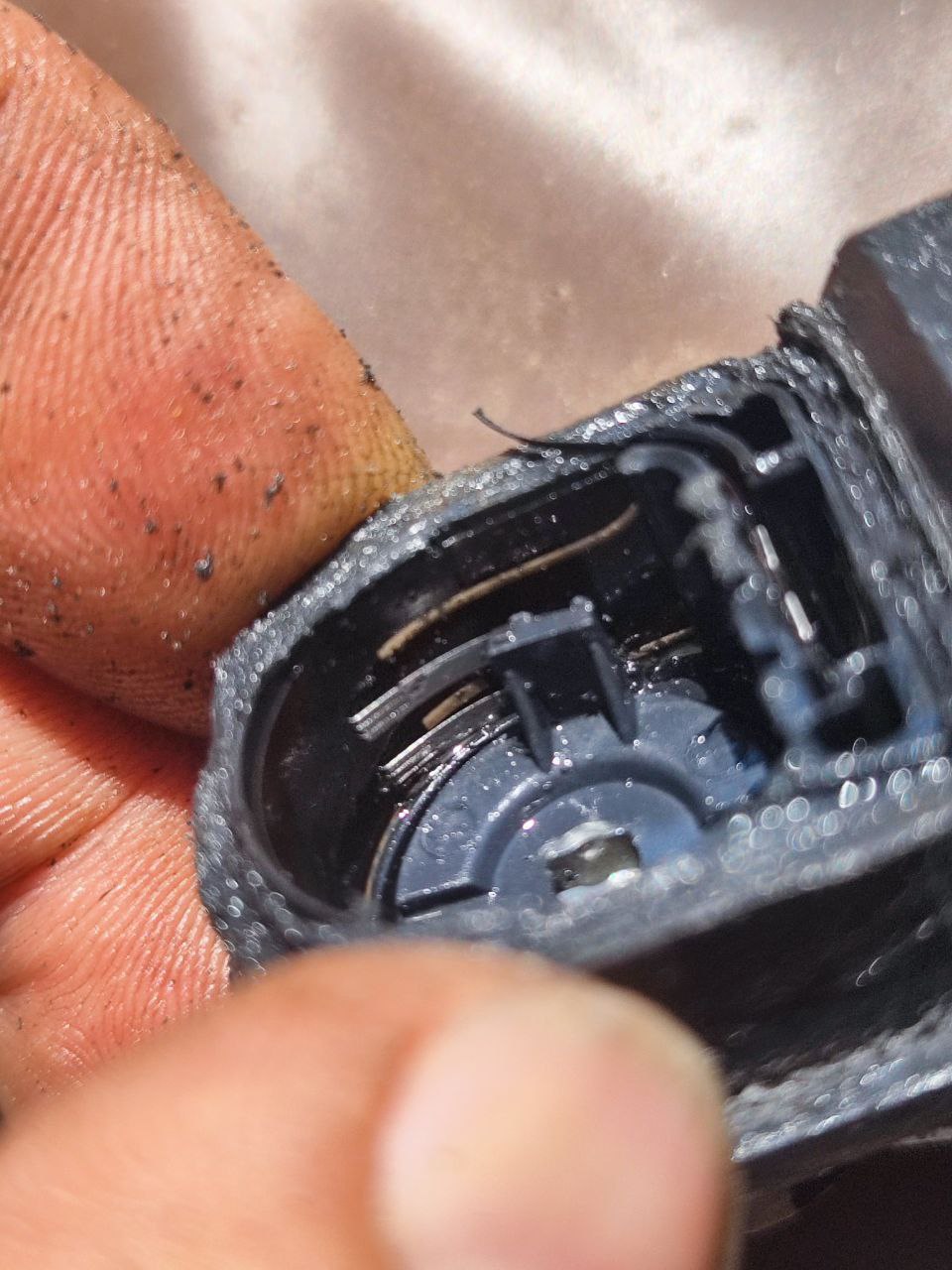

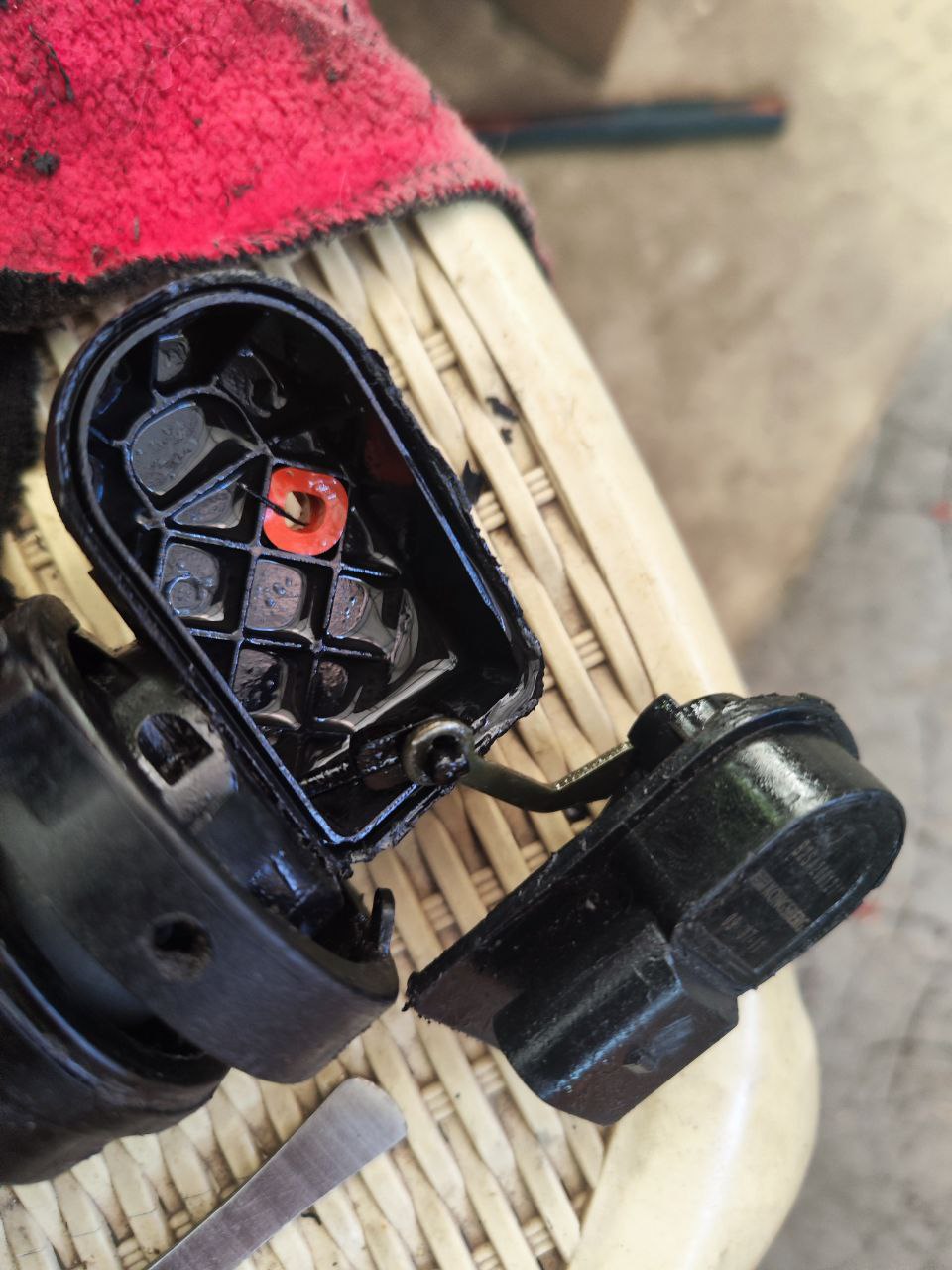

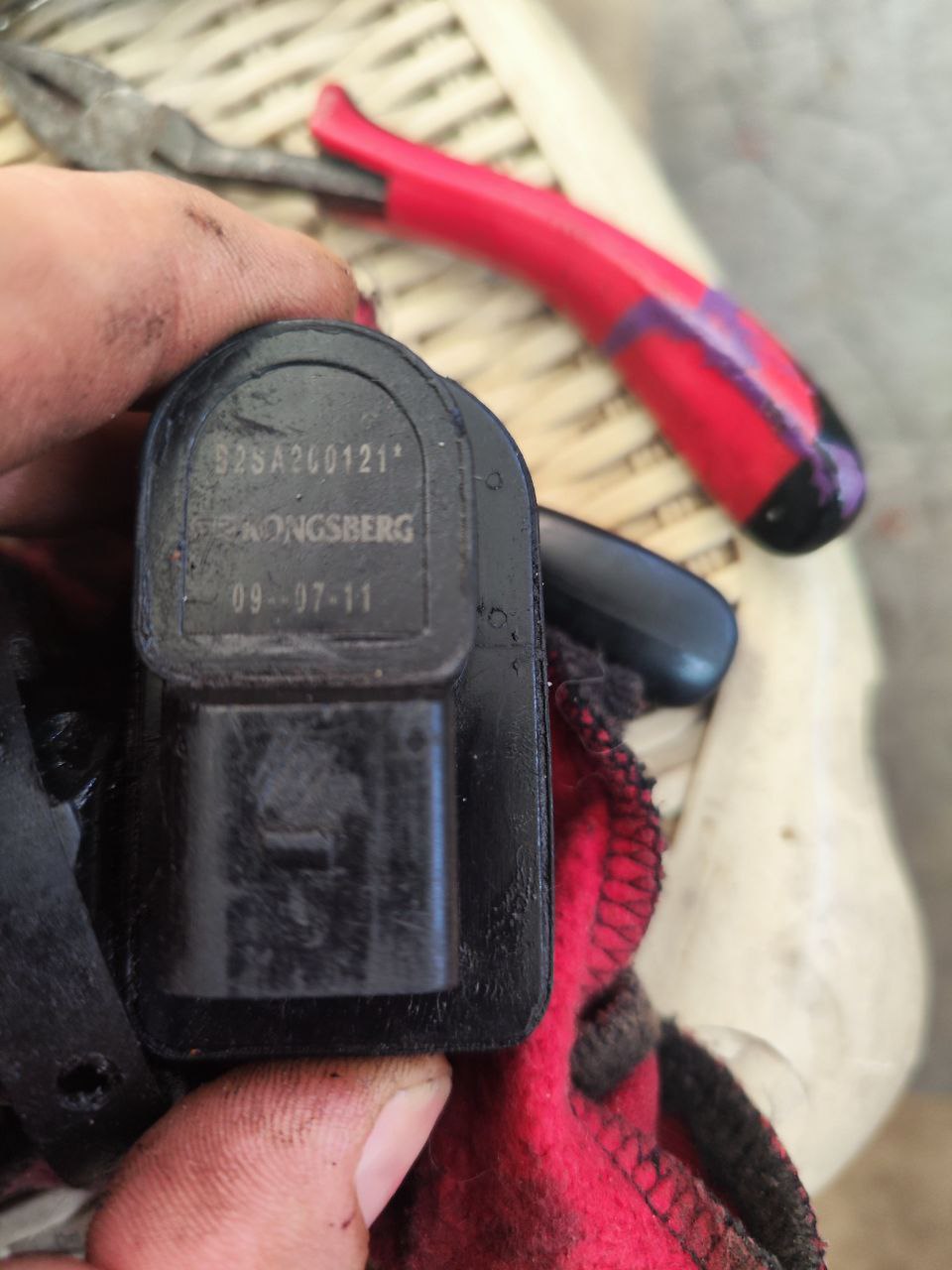

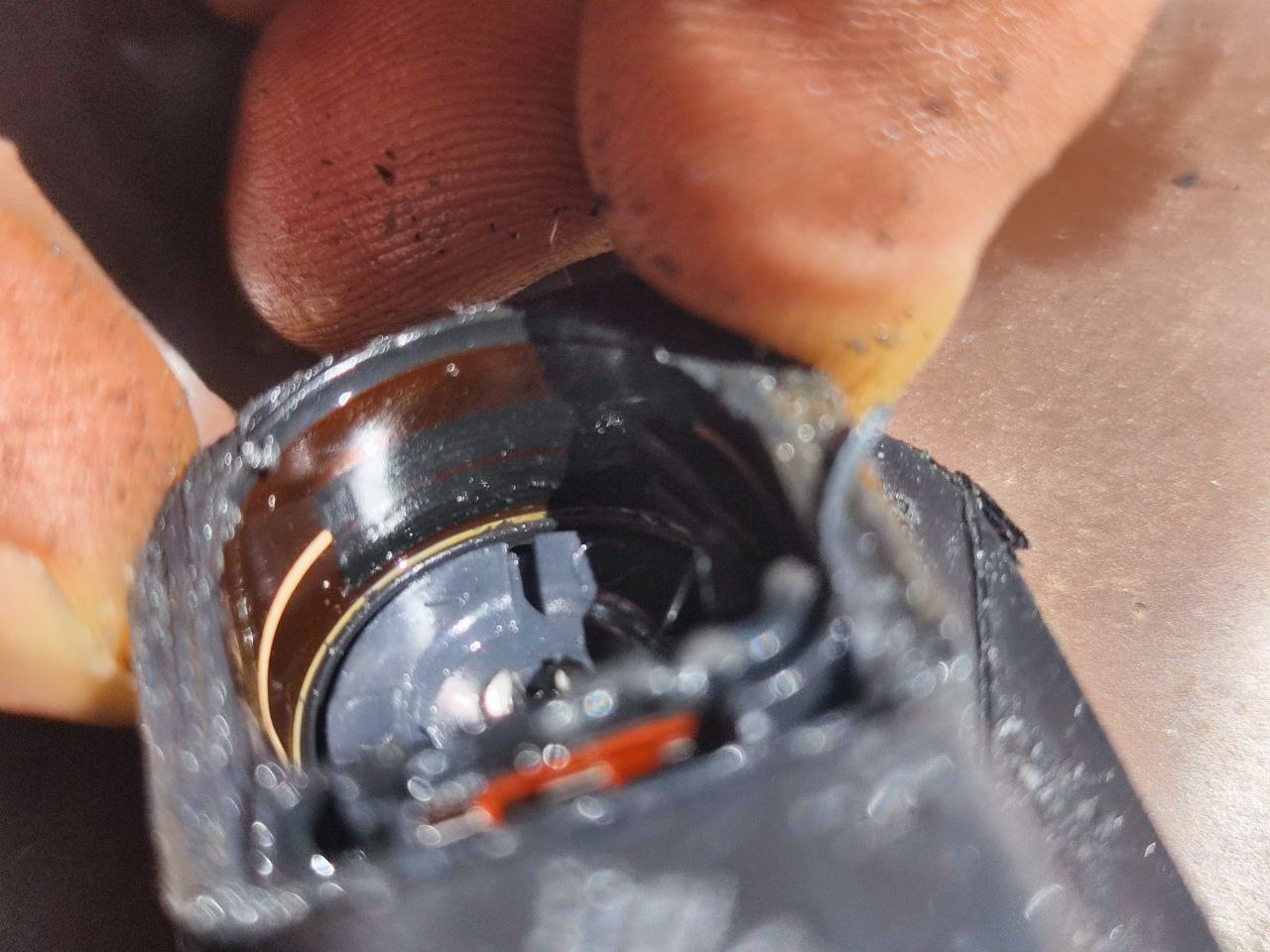

Всередині гідроциліндра інтегровано потенціометричний датчик положення. Оскільки зчеплення працює постійно, контактні «вуса» датчика рухаються по одній і тій же траєкторії тисячі разів на день.

• Наслідок: Протирання графітових доріжок. Утворюються «мертві зони», де сигнал зникає або стає нелінійним.
• Симптом: Ривки при старті, неможливість пройти процедуру базових налаштувань (Basic Settings), помилка «Clutch position sensor — Implausible Signal».

2. Втрата герметичності (Внутрішній перепуск)

Гідравлічна частина циліндра з часом втрачає здатність утримувати статичний тиск. Внутрішні манжети зношуються, і рідина починає перетікати між камерами або витікати назовні.

• Наслідок: Система не може втримати зчеплення витиснутим тривалий час (наприклад, на світлофорі). Гідронасос починає вмикатися занадто часто (кожні 10-20 секунд), що веде до його перегріву та виходу з ладу акумулятора тиску.

3. Механічний знос та розтягнення троса

Зусилля від гідроциліндра на вилку зчеплення передається через сталевий трос. Це «архаїчне» рішення створює значні проблеми при великих пробігах.

• Проблема: Трос поступово розтягується (зміна геометрії), а його захисна оболонка може тріскатися, що призводить до потрапляння вологи та корозії всередину.
• Результат: Зміна напруги на датчику G162 виходить за межі допуску (ідеальне значення 1.85V – 2.0V при витиснутому зчепленні). Система втрачає «нульову точку».

Ключові етапи адаптації після ремонту

1. Механічне виставлення зазору: Регулювання гайки на тросі до отримання цільової напруги в групі 002.
2. Прокачка гідросистеми: Видалення мікробульбашок повітря, які роблять вижим «ватним».
3. Навчання діапазону (Gearbox Adaptation): Блок керування запам'ятовує хід штока від повного змикання до розмикання.

Висновок інженера

Гідроциліндр Audi A2 DS085 — це прецизійний механізм, де механіка, гідравліка та електроніка працюють в одному корпусі. Нехтування станом троса або ігнорування зношених доріжок датчика призводить до ланцюгової реакції: виходу з ладу насоса, акумулятора тиску та передчасного зносу самого комплекту зчеплення. Своєчасна діагностика та використання якісних компонентів — єдиний спосіб зберегти ресурс цієї рідкісної трансмісії.
