Механічний знос Easytronic: Заміна вилок КПП F17, проблема "А4" та нюанси підбору запчастин

Коли мова заходить про несправності роботизованої трансмісії Easytronic, більшість власників та майстрів фокусуються на блоці керування (TCM) або щітках електромоторів. Однак, існує глибша механічна проблема, яка виникає на пробігах 200+ тис. км — це фізичний знос внутрішніх елементів механічної коробки передач серії F17, а саме — вилок перемикання передач (Shift Forks).

Робот — це прецизійний механізм. На відміну від водія, який може рукою «доввімкнути» передачу або відчути опір, електроніка керується виключно сухими цифрами датчиків положення. Найменший механічний люфт, що виходить за межі програмного допуску, розцінюється системою як критична аварія.

Фізика процесу: Чому виникає помилка?

В процесі експлуатації на контактних поверхнях вилок (лапках), які безпосередньо штовхають муфту синхронізатора, відбувається природна деградація металу (виробітка). Це призводить до появи паразитного люфта.

Алгоритм виникнення несправності:

1. Блок керування подає команду на включення передачі та переміщує шток на задану відстань (наприклад, 15 мм).
2. Через виробітку на вилці, реальна муфта зсувається лише на 13 мм.
3. Передача фізично не входить у повне зачеплення.
4. Датчики положення фіксують невідповідність координат: "Шток переміщено, але кінцева точка не досягнута".

Система миттєво активує аварійний режим. Найчастіше це відображається індикацією «F» або зависанням коробки на одній передачі (наприклад, A4), оскільки робот не може безпечно вимкнути поточну передачу або увімкнути нейтраль через механічний перекіс.

Нюанси ідентифікації: F17 F17 різниця

Коробка передач F17 має безліч модифікацій. Це одна з найпідступніших пасток при підборі запчастин.

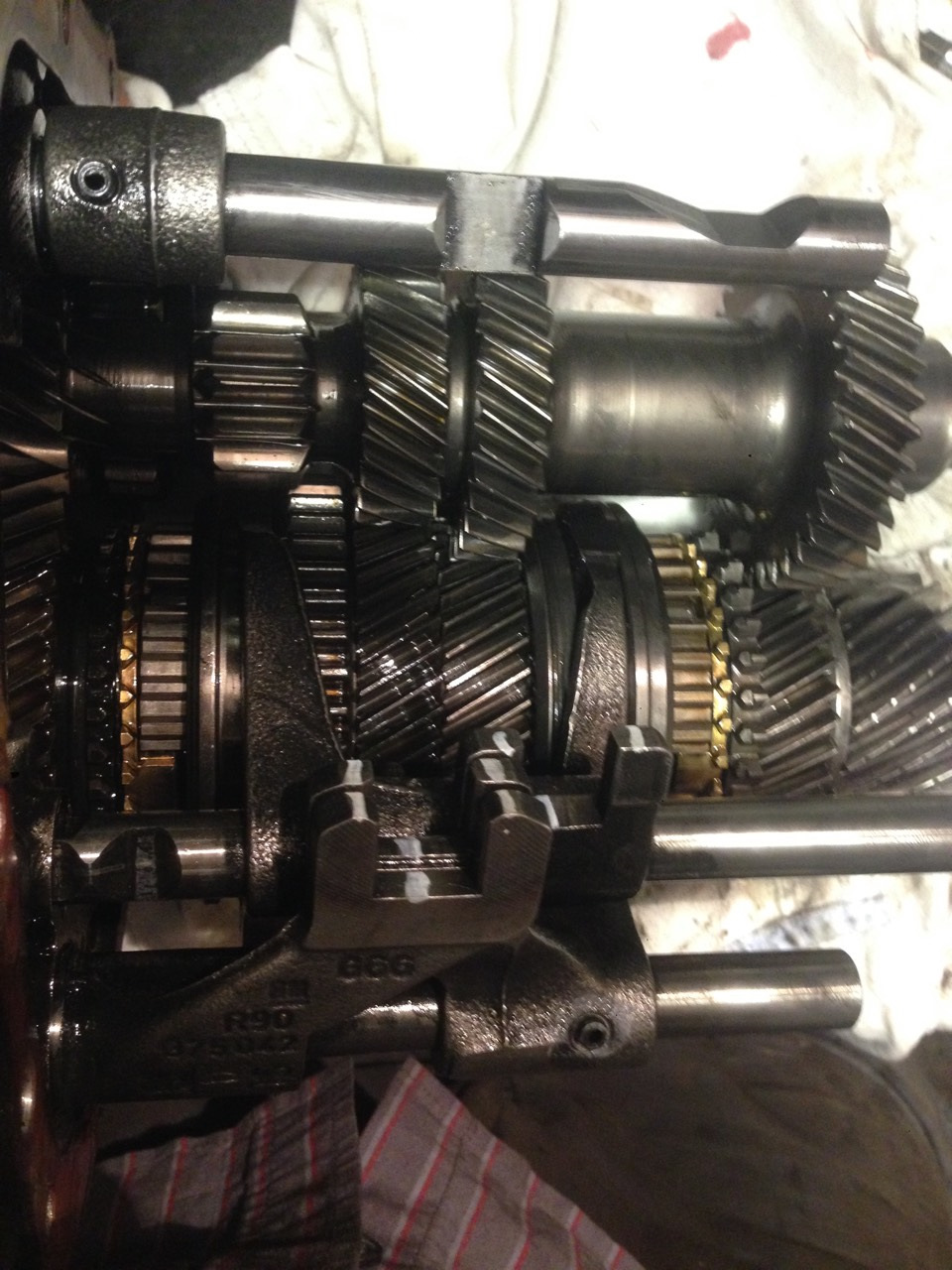

Візуально вилки перемикання (особливо вилка 1-2 передачі, яка страждає найбільше) можуть виглядати ідентичними. Проте, вони мають відмінності в:

• Куті нахилу повідка.
• Ширині захвату муфти.
• Геометрії штока.

Ці параметри залежать від передавальних чисел (Final Drive Ratio) конкретної КПП (W394, C419, W419 тощо). Якщо встановити вилку від іншої модифікації F17:

1. Робот не зможе пройти процедуру навчання геометрії (Gearbox Learning).
2. Або передачі будуть вмикатися з ударом/хрускотом.
3. Або хід вилки буде обмежений корпусом КПП.

Комплексний підхід: Стан синхронізаторів

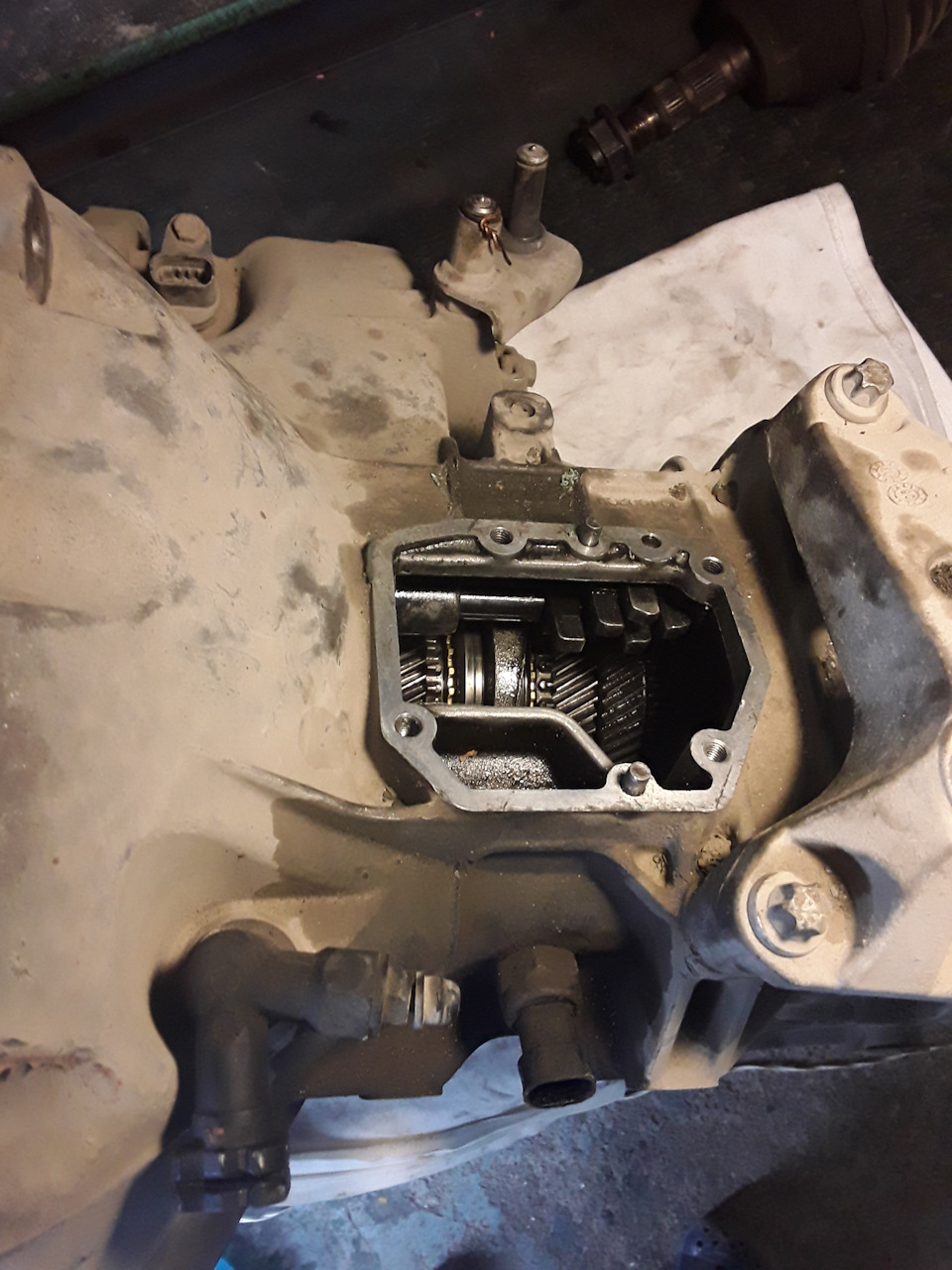

Заміна вилок вимагає повного розбирання (розколювання) корпусу коробки передач. Залишати старі синхронізатори при такій трудомісткій операції — інженерна помилка.

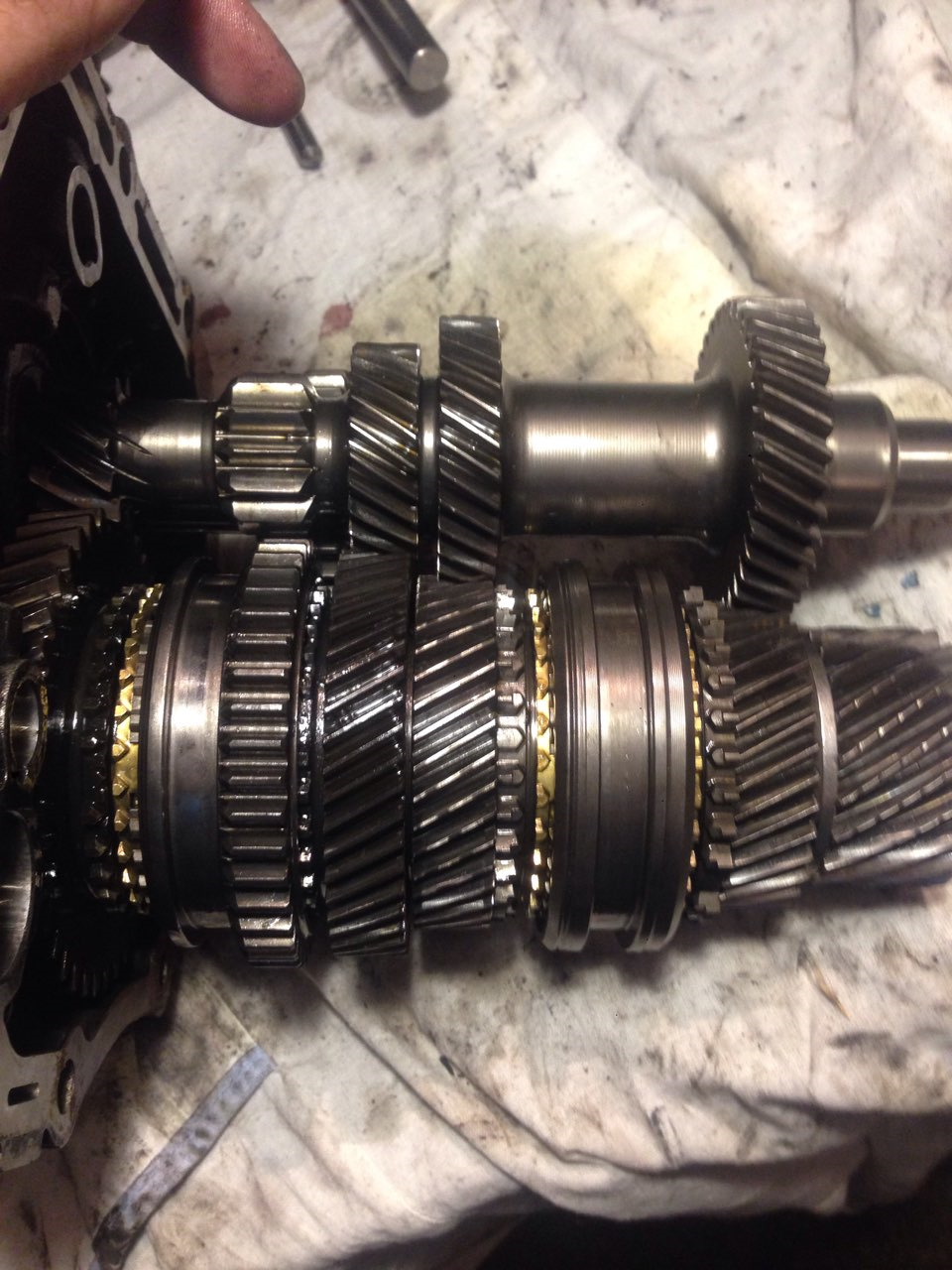

Зношений синхронізатор (блокуюче кільце) не здатний ефективно вирівнювати кутові швидкості валів. Це змушує актуатор прикладати надмірне зусилля для ввімкнення передачі.

• Наслідок: Підвищене навантаження на нову вилку та щітки електромоторів перемикання.
• Рекомендація: При дефектуванні вилок обов'язковій заміні підлягають кільця синхронізаторів 1-ї та 2-ї передач, а також сальники півосей та первинного валу.

Висновок фахівця

Помилки, пов'язані з неможливістю перемикання або застряганням на передачі (A4/F), далеко не завжди лікуються перепайкою щіток або заміною рідини. Механічний знос вилок — це незворотний процес старіння металу. Ця процедура вимагає кваліфікованого втручання трансмісійного майстра, який розуміє специфіку зазорів роботизованих КПП F17. Спроби зекономити на «наварюванні» вилок або ігноруванні заміни синхронізаторів призводять до повторного, значно дорожчого ремонту.
